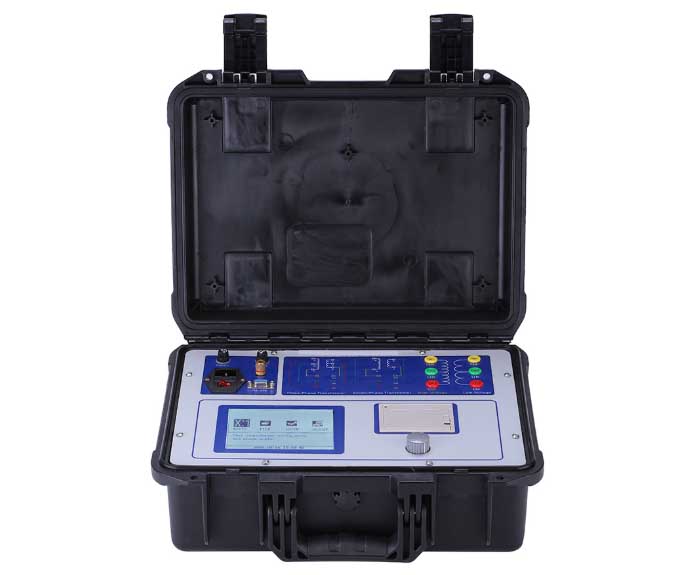

整流變壓器變比測試儀TPZBC-203C型技術指標簡要說明
整流變壓器變比測試儀簡要說明
整流變壓器變比測試儀又稱特種變比測試儀。TPZBC-203C型是拓普電氣新推出的第三代專業變比測試設備，可用于電力系統的三相變壓器測試，特別適合于Z型繞組變壓器、整流變壓器和平衡變壓器測試。
儀器采用了大屏幕液晶顯示，全中文菜單及漢字打印輸出，人機界面友好，功能完善，操作方便，是電力系統、變壓器生產廠家和鐵路電氣系統進行變壓器變比、組別、極性、以及角度測試的理想儀器。
針對Z型（曲折型）接線的結構及原理，采用普通的變比組別測試儀和特殊的測試方法進行變壓比及接線組別測量，達到了令使用者滿意的效果，保證了試驗數據的真實準確。
本變壓器變比測試儀輸入單相，內部采用功率模塊產生三相電源輸出到變壓器的高壓側，可進行三相變壓器或其它特種變壓器變比、誤差及組別或角的測試，另外本Z型繞組變壓器還能提供一組相差90°的二相電源輸出，可進行逆斯科特變壓器的變比及相位差測試。
整流變壓器變比測試儀技術指標
信息整理：揚州拓普電氣科技有限公司
整流變壓器變比測試儀又稱特種變比測試儀。TPZBC-203C型是拓普電氣新推出的第三代專業變比測試設備，可用于電力系統的三相變壓器測試，特別適合于Z型繞組變壓器、整流變壓器和平衡變壓器測試。
儀器采用了大屏幕液晶顯示，全中文菜單及漢字打印輸出，人機界面友好，功能完善，操作方便，是電力系統、變壓器生產廠家和鐵路電氣系統進行變壓器變比、組別、極性、以及角度測試的理想儀器。
針對Z型（曲折型）接線的結構及原理，采用普通的變比組別測試儀和特殊的測試方法進行變壓比及接線組別測量，達到了令使用者滿意的效果，保證了試驗數據的真實準確。
本變壓器變比測試儀輸入單相，內部采用功率模塊產生三相電源輸出到變壓器的高壓側，可進行三相變壓器或其它特種變壓器變比、誤差及組別或角的測試，另外本Z型繞組變壓器還能提供一組相差90°的二相電源輸出，可進行逆斯科特變壓器的變比及相位差測試。
整流變壓器變比測試儀技術指標
|
工作電源
|
輸入電壓
|
185Vac～250Vac
|
|
允許輸入電壓
|
85Vac～264Vac
|
|
|
頻 率
|
50/60Hz
|
|
|
允許頻率
|
45Hz～65Hz
|
|
|
輸入功率
|
40VA
|
|
|
接 頭
|
標準DC插頭
|
|
|
輸出范圍
|
20V檔位
|
電壓0～20V；電流0～10A
|
|
50V檔位
|
電壓0～50V；電流0～5A
|
|
|
測量范圍
|
變比測試范圍
|
0.5～10000
|
|
組別測試范圍
|
1～12
|
|
|
角差測試范圍
|
0°～360°
|
|
|
測試精度
|
變比測試精度
|
±0.1%(0.5～1000)
±0.2%(1001～2000)
±0.3%(2001～4000)
±0.5%(4001～10000)
|
|
角差測試精度
|
0.5%±0.1°
|
|
|
環境條件
|
運行溫度
|
-10℃～+50℃
|
|
存儲溫度
|
-25℃～+70℃
|
|
|
濕 度
|
相對濕度：5%～95%，不結露
|
|
信息整理：揚州拓普電氣科技有限公司
