工作原理
超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕 ，理論上容量約為工頻的五百分之一，且操作簡單，與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。發改委已制定了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。我國正在推廣這一方法，本儀器是根據我國這一需要研制而成的?？蓮V泛用于電纜、大型高壓旋轉電機的交流耐壓試驗之中。
儀器簡介

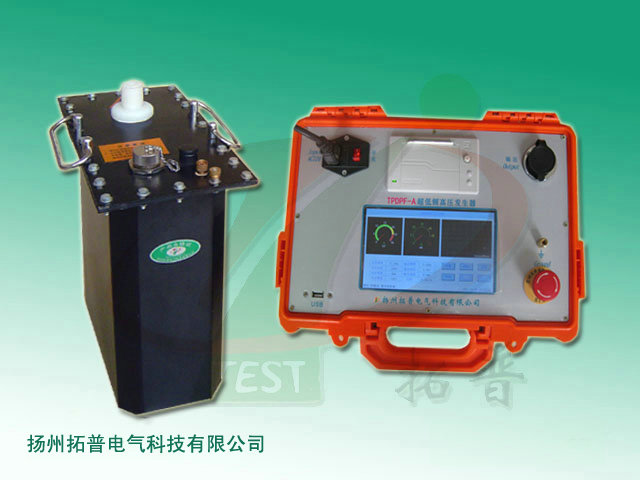

TPDPF系列超低頻高壓發生器結合了數字變頻技術，采用微機控制，升壓、降壓、測量、保護自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。設計指標符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用方便?，F(xiàn)在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這些不足之處，同時還具有如下特點：
1、電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。
2、具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。
3、具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行準確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。
4、高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
5、由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。
技術指標
1、輸出額定電壓：30kV
2、輸出頻率：0.1Hz、0.05Hz、0.02Hz
3、帶載能力：0.1Hz 大到1.1µF
0.05Hz 大到2.2µF
0.02Hz 大到5.5µF
4、測量精度：3%
5、電壓正，負峰值誤差：≤3%
6、電壓波形失真度：≤5%
7、使用條件：戶內、戶外；溫度：-10℃～+40℃；濕度：≤85%RH
8、工作電源：AC 220V±5%、50Hz
若使用便攜式發電機供電，發電機要求：頻率50Hz，電壓220V±5%，功率應大于3kW，并且在發電機的輸出端并聯一只功率不小于800W的阻性負載（如電爐），以便穩定發電機的運轉速度，否則儀器將不能正常工作。

信息整理：揚州拓普電氣科技有限公司
