- 多功能電能表現場校驗儀
){kind=small}
系統概述

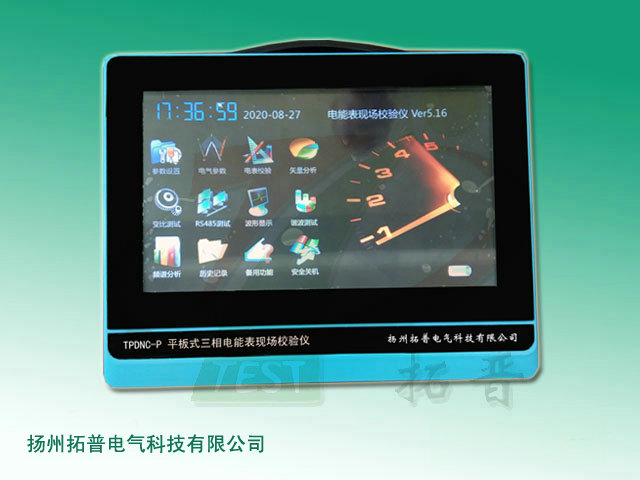

TPDNC-P 平板式三相電能表現場校驗系統是拓普電氣研發生產的集電參量測量、電能表校驗、接線判斷為一體的多功能測試儀器。該系統配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高，同時配有鉗形電流互感器，使得現場接線簡便，無需斷開電流回路即可直接接入。
該設備采用嵌入式控制板，專用實時多任務操作系統，以10寸大屏幕真彩色液晶屏顯示，全中文圖形化操作界面并配有漢字提示信息、多參量顯示，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。高分辨率電容觸控屏作為人機操作途徑，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可存儲60000組現場校驗數據。
本系統采用工程塑料外殼，設備外形美觀、實用，現場測試操作方便。該儀器操作時可以打開后部的支架放在桌面使用，亦可手持操作使用。
功能特點
1、該系統采用嵌入式控制板，專用實時多任務操作系統，準Windows風格界面。
2、本儀器是集電能表校驗、電參量測試和檢測電網中發生波形畸變、電壓波動和三相不平衡等電能質量問題為一體的手持式多功能測試儀器。
3、不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測計量設備的綜合誤差。
4、可準確測量電壓、電流、有功功率、無功功率、相角、功率因數、頻率等多種電參量，從而計算出測試設備回路的測量誤差。
5、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。
6、電流回路可使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、安全的進行測量。
7、可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。
8、可采用光電、手動、脈沖等方式進行電能表校驗。
9、可對電壓和電流進行2～64次諧波進行精密測試。
10、測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。
11、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。
12、負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數。
13、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。
14、具備萬年歷、時鐘功能，實時顯示日期及時間。
15、可在現場校驗的同時保存測試數據和結果。
16、采用大屏幕觸屏彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好。
17、電容式觸摸屏，觸控靈敏度高，操作簡便。
18、該平板式三相電能表現場校驗儀體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。
技術指標
1、輸入特性
電壓測量范圍：0～400V，57.7V、100V、220V、400V四檔自動切換量程
電流測量范圍：0～5A，內置互感器分為5A（CT）檔。
鉗形互感器為5A（小鉗）、25A（小鉗）、100A（中鉗）、500A（中鉗）、400A（大鉗）、2000A（大鉗）六個檔位。（其中中型鉗表和大型鉗表為選配件）
相角測量范圍：0～359.999°
頻率測量范圍：45～55Hz
2、準確度（根據客戶要求選配）
計量校驗部分：
電 壓：±0.05%（±0.1%）
電 流：±0.05%（±0.1%）（鉗形互感器±0.2%）
有功功率：±0.05%（±0.1%）（鉗形互感器±0.2%）
無功功率：±0.2% （±0.3%）（鉗形互感器±0.5%）
有功電能：±0.05%（±0.1%）（鉗形互感器±0.2%）
無功電能：±0.2% （±0.3%）（鉗形互感器±0.5%）
頻 率：±0.05%（±0.1%）
相 位：±0.2°
3、電能質量
諧波次數測量范圍：2～64次
基波電壓和電流幅值：基波電壓允許誤差≤0.5%F.S.；基波電流允許誤差≤1%F.S.
基波電壓和電流之間相位差的測量誤差：≤0.5°
諧波電壓含有率測量誤差：≤0.1%
諧波電流含有率測量誤差：≤0.2%
三相電壓不平衡度誤差：≤0.2%
4、工作環境
工作溫度：-10℃～+40℃
5、絕緣
（1）電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。
（2）工作電源輸入端對外殼之間承受工頻1.5kV（有效值），歷時1分鐘實驗。
6、標準電能脈沖常數
標準電能脈沖常數：內置互感器常數（FL）=10000r/kW·h
鉗型互感器常數（FL）：
|
5A
|
25A
|
100A
|
500A
|
400A
|
2000A
|
|
10000 r/KW·h
|
2000 r/KW·h
|
500 r/KW·h
|
100 r/KW·h
|
125 r/KW·h
|
25 r/KW·h
|
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
