- 儀器配套產品
){kind=small}
產品用途

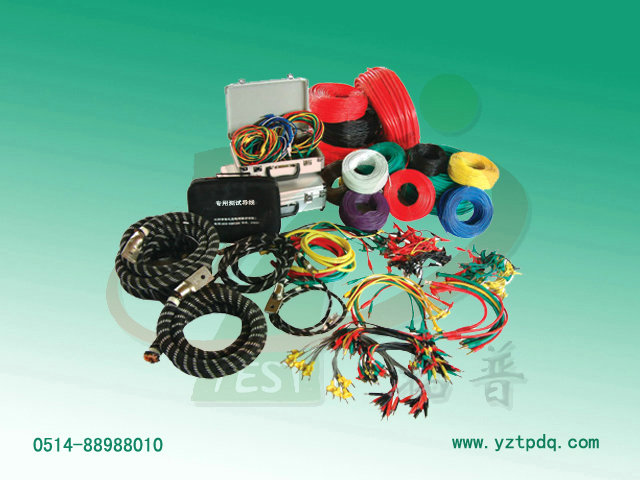

TPCSX 電力專用測試線是根據電力系統現場試驗人員的實際需要開發的，是電力繼電保護、電氣試驗專用測試線。它廣泛適用于繼電保護現場，試驗室及其它試驗調試場所，也十分適用于儀器、儀表生產廠家作為儀器儀表配套測試連接線，提高產品的高可靠性。電力專用測試線具有連接方便（只需進行插拔連接），接觸電阻小、導線柔軟、絕緣性能好等特點。采用電力專用測試線將大大提高現場試驗調試效率，方便現場試驗。
產品構造
TPCSX 電力專用測試線由三部分構成，即：專用插頭、連接導線、絕緣手柄三部分。專用插頭由彈簧桿、芯桿（H62銅）、插棒（H62銅）三種零部件組成，經過精細加工，用專用工藝組合成一體。在其表面鍍鎳加以保護，連接導線本體由Ф0.01mm無氧銅絲經絞合而成，外包丁睛聚乙烯絕緣層。（具有柔軟、耐壓高、強度大、韌性好等特點）。絕緣手柄專用插頭與連接導線，引進國外壓制工藝，通過注塑工藝制成。（特點：接觸電阻小、可靠性好、操作方便等）
技術指標
1、導線耐壓：>2KV；
2、溫度：-30℃～90℃保持柔軟性；
3、常期通電電流：10A～15A；
4、接觸電阻：<1.5mΩ;
5、插拔壽命：>2萬次；
實用型測試線配置
拓普公司根據電力系統用戶實用型專用測試線配置表。（可以根據用戶的需要自由組合配置）
電流型 2.1mm2 紅、黃、綠、黑各2根 合計8根 配備為插拔件
電壓型 1.6 mm2 紅、黃、綠、黑各2根 合計8根 配備為插拔件
普通型 1.6 mm2 藍3根、白、棕各1根 合計5根 配備為插拔件
專用夾（鱷魚夾） 5mm（開口） 紅、黃、綠、黑各1只 合計4只 連接附件
10mm（開口） 紅、黃、綠、黑各1只 合計4只 連接附件
20mm（開口） 紅、黃、綠、黑各1只 合計4只 連接附件
插片（叉子） 4mm（內寬） 紅、黃、綠、黑各1只 合計4只 連接附件
6mm（內寬） 紅、黃、綠、黑各1只 合計4只 連接附件
8mm（內寬） 紅、黃、綠、黑各1只 合計4只 連接附件
針形插頭 Ф2mm 紅、黃、綠、黑各1只 合計4只 連接附件
過渡接柱 Ф7.8×50mm 紅、黃、綠、黑各1只 合計4只 連接附件
測試表筆 Ф10×125mm 紅、黑各1只 合計2支 線支連接
牛津箱包 290×190×75mm 灰1只 合計1只
注:TPCSX-1型、2型、3型、4型分別是指導線長1米、2米、3米、4米，其余附件數量不變。
友情提醒：購置電力專用測試線要選直接生產商的產品，產品質量及售后服務有保證！
