- 接地電阻在線檢測儀
){kind=small}

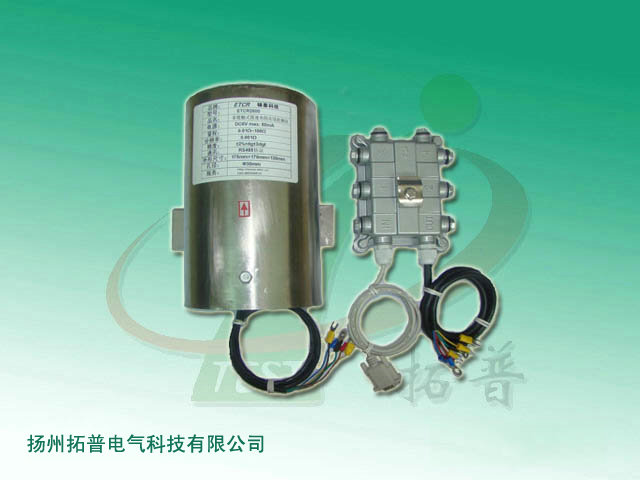

名稱：接地電阻在線檢測儀
型 號：ETCR2800
ETCR2800接地電阻在線檢測儀采用在線測試、非接觸測量、無需自檢、實時檢測。內置傳感器與電路板，完全密封，具有防雨淋、防水、防塵功能，確保野外、礦井下、室內等長時間在線檢測的高穩定性、高可靠性。 詳細介紹
產品簡介
ETCR2800接地電阻在線檢測儀采用在線測試、非接觸測量、無需自檢、實時檢測。內置傳感器與電路板，完全密封，具有防雨淋、防水、防塵功能，確保野外、礦井下、室內等長時間在線檢測的高穩定性、高可靠性。
ETCR2800接地電阻在線檢測儀通過RS485總線、主通訊器（集中器）、監控軟件、電腦等可以組成監控系統，實現遠程在線監測。
ETCR2800接地電阻在線檢測儀適用于輸電線路桿塔接地；地下礦井設備接地；氣象防雷接地；石油化工接地；通訊接地；鐵路設施接地；建筑接地等等。
檢測原理
ETCR2800接地電阻在線檢測儀測量接地電阻的基本原理是測量回路電阻。傳感器先給被測接地回路一個激勵信號，在被測回路上感應一個電勢E，在電勢E的作用下將在被測回路產生電流I。傳感器對E及I進行測量，并通過公式：R=E/I即可得到被測回路電阻。
1、回路電阻定義（結合下圖說明）：
回路電阻包括A點對地的接地電阻值、接地引下線金屬導體的阻值、金屬架空線的阻值、接地引下線與金屬架空線之間的連接電阻值（接觸電阻）、B點對地的接地電阻值的綜合值。
2、若儀表檢測出的地網A、地網B回路的綜合值為5歐，即：RA+RB+R架空線+R接地引下線=5.0Ω，那地網A、地網B兩個并起來對地的接地電阻值一定小于等于2.5Ω。
3、金屬回路的聯結電阻檢測：
地網A、地網B為不同的地網，若地網A、地網B在地下連接在一起，則儀表檢測的是金屬回路的電阻，其值一般很小，零點幾歐姆，不是接地電阻值。所以本儀表也能非常方便地檢測金屬回路的聯結電阻值。
4、單點接地系統：
上圖中地網A、地網B之間若沒有架空線，則地網A、地網B為單點接地。儀表檢測地網A、地網B的接地電阻值會超量限，輸出“OL”溢出符號。
技術指標
|
功 能
|
回路接地電阻在線檢測、金屬回路聯結電阻在線檢測
|
|
電源接口
|
兩芯引線
|
|
通訊接口
|
RS485通訊，三芯引線
|
|
輸入電源
|
6VDC；Max:50mA
|
|
電阻量程
|
0.01-100Ω
|
|
分 辨 率
|
0.001Ω
|
|
精 度
|
±2%rdg±3dgt（20℃±5℃，70%RH以下）
|
|
通訊方式
|
RS485總線通訊 ；RS485總線通訊 + GPRS/GSM通訊
|
|
網絡點數
|
1～32×N 個接地點
|
|
RS485有線通訊距離
|
約1500米，可擴展
|
|
GPRS/GSM通訊距離
|
距離不受限制
|
|
外形尺寸
|
175mm×170mm×130mm
|
|
地線穿孔尺寸
|
Φ20mm，閉口式
|
|
安裝螺絲孔尺寸
|
Φ11mm
|
|
工作溫濕度
|
-20℃-55℃；20％RH-90％RH
|
|
干擾信號識別功能
|
NOISE符號數據格式輸出
|
|
換 檔
|
全自動換檔
|
|
地線干擾電流
|
應避免
|
|
外部磁場
|
＜40A/m
|
|
外部電場
|
＜1V/m
|
|
單次測量時間
|
約0.5秒
|
|
電池電壓低指示功能
|
當電池電壓低于5.3V時，電池電壓低符號數據格式輸出
|
|
超量程指示
|
OLΩ符號數據格式輸出
|
|
功 耗
|
工作大電流小于50mA
|
|
安 裝
|
地線穿心通過檢測儀中心孔
|
|
防護等級
|
電路板、傳感器完全密封；防雨淋、防塵功能。
|
數據傳輸方式選擇
ETCR2800接地電阻在線檢測儀可以通過有線和無線兩種方式傳輸數據，可以監測單個接地點或組建網絡監測32×N個接地點。
1、有線傳輸方式
RS232或RS485通訊，適合于近距離或礦井下接地電阻檢測，約1500米左右。
2、無線傳輸方式
433MHz、GPRS無線通訊，433MHz直線傳輸距離約300米，一般50米，可以穿透金屬隔板、隔墻或樓層；GPRS無線通訊距離不受限制。
