- 電纜外護層接地電流測試儀
){kind=small}
儀器概述
高壓電纜金屬護層上的接地線為保護接地，其作用是將其電纜接頭外屏蔽層上的高感應電壓和電纜接頭故障時產生的漏電流通過接地線再經接地系統導入大地，從而保證設備和工作人員的人身安全。如電纜發生故障時，將導致漏電流增大，此時接地線上電流將同時增大。如不及時處理，將會對電纜的長期壽命和短時運行安全造成很大的影響。
此外，一旦高壓電纜金屬護套出現多點接地與大地形成回路后，環流也會顯著增加，產生較大的接地電流。因此，對電力電纜外護層絕緣狀況和交叉互聯連接情況進行檢查，通過電纜外護層接地電流的測試和比較，可以分析外護套是否存在接地故障，隨時監控其絕緣狀況，作為電纜狀態評估的重要手段。

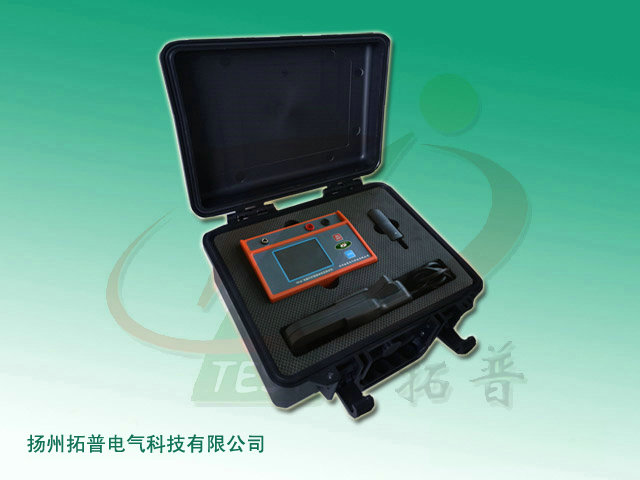

TPHJC 電纜外護層接地電流測試儀測量精度高，操作簡便，采用CT雙層磁屏蔽技術及零輸入阻抗電流測量技術，幾乎不受外界磁場、電場干擾的影響，確保了采集測量的高精度、高穩定性和高可靠性。該儀器采用全新技術，具有高效率、體積小、重量輕等特點。整機由ARM處理器控制，自動完成自檢、數據處理、顯示等功能。該設備抗干擾性能好，可滿足電力高壓電纜外護層接地電流的檢測需要。
功能特點
1、本設備專為現場帶電檢測電力電纜護層接地電流、漏電流而設計，由主機、電流鉗等組成。
2、采用32位高速DSP技術，快速測量，讀數準確，超量程指示。
3、采用ARM技術，中文圖形界面，操作直觀。
4、抗干擾能力強，確保數據準確可靠。
5、具有字母、數字和漢字輸入功能。
6、內置大容量鋰電池，方便現場使用，可連續工作10小時。
7、測試程序簡單高效，儀器自動測量，波形顯示。
8、菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。
9、儀器帶有萬年歷，數據存儲高達999組，關機不丟失數據。
技術指標
1、電流范圍：AC 0～300A
2、頻率范圍：45～65Hz（用于工頻50Hz信號測量）
3、準 確 度：≤10A時 ±1%±3個字
＞10A時 ±2%±3個字
4、小分辨率：0.01mA
5、采樣速率：10次/秒
6、電流有效值顯示：0.5mA～300A
7、內部數據存儲：999組
8、液晶顯示：正顯液晶顯示屏，陽光下可清晰顯示
9、工作電源：交流：AC220V±10%，50Hz±1Hz專用電源適配器
直流：內置8.4V/2.6AH鋰電池
10、工作環境：環境溫度：-10～50℃
環境濕度：≤80%RH，無結露
11、儲存條件：-20℃～60℃，≤95%RH，無結露
友情提醒：購置電纜檢測儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
