- 互感器測試儀器
){kind=small}
設備簡介

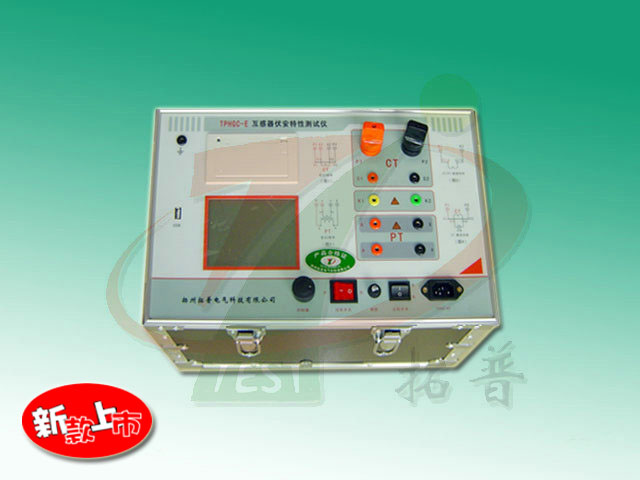

TZHGC-E 互感器伏安特性測試儀主要用于保護類、計量類CT、PT進行自動測試，既適用于實驗室又適用于現場檢測。該儀器無需外接其它輔助設備，單機即可完成常規檢測項目。按規程自動給出CT/PT（勵磁）拐點值，自動給出5%和10%誤差曲線。
該互感器伏安特性測試儀采用智能控制器，操作簡單，大屏幕液晶顯示，圖形化顯示接口。設備自帶微型打印機，可直接現場打印測試結果。可保存現場測試數據，掉電后不丟失。支持U盤轉存資料，可以通過標準的PC進行讀取。該設備小巧輕便，便于現場試驗。
主要功能
1、CT與PT伏安特性（勵磁特性）曲線
2、CT與PT自動給出拐點值
3、CT與PT變比測量
4、CT與PT極性判斷
5、CT一次通流測試
6、CT自動給出5%和10%的誤差曲線
7、CT與PT交流耐壓試驗
8、CT與PT鐵芯退磁
技術指標
1、工作電源：AC 220V±10%、50Hz
2、設備輸出：0～1000V（20A峰值） 注：0～5A為真實值，大于5A～20A為計算值
3、大電流輸出：0～600A
4、勵磁測量精度：≤0.5%（0.2%*讀數+0.3%*量程）
5、CT變比測量：范圍：≤5000A/1A（25000A/5A）
精度：≤0.5%
6、PT變比測量：范圍：≤500kV
精度：≤0.5%
7、工作環境：溫度：-10℃～40℃
濕度：≤90%
海拔：≤1000m
誤差曲線
根據互感器二次側的勵磁電流和電壓計算出的電流倍數（M）與允許二次負荷（ZII）之間的5%、10%誤差曲線的數據中也可判斷互感器保護繞組是否合格：
1、在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上理論負荷值，說明該互感器合格。
2、在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數，也說明該互感器合格。
保護用電流互感器二次負荷應滿足5%誤差曲線的要求，只要電流互感器二次實際負荷小于5%誤差曲線允許的負荷，在額定電流倍數下，合格的電流互感器的測量誤差即在5%以內。二次負荷越大，電流互感器鐵心就越容易飽和，所允許的電流倍數就越小。
因此，5%誤差曲線即n/ZL曲線為圖9所示曲線。圖中示例所示（所測保護用CT為5P10 20VA）：其中5為準確級（誤差極限為5%），P為互感器形式（保護級），10為準確限值系數（10倍的額定電流），20VA表示額定二次負荷（容量）。電流倍數為10.27倍（接近10倍）時，所允許的二次負荷為27.19Ω，大于該CT的額定負荷20VA（20VA/1=20Ω），通過該數據可判斷該互感器合格。另外，在二次負荷為19.58Ω（接近20Ω） 所允許的二次負荷為27.19Ω，大于該CT的額定負荷20VA（20VA/1=20Ω），通過該數據可判斷該互感器合格。
另外，在二次負荷為19.58Ω（接近20Ω）時，所允許的電流倍數為12.85倍，大于該CT的額定電流倍數（10倍），通過該數據也可判斷該互感器合格。其實，只要找出這兩個關鍵點中的任意一個，即可判斷所測互感器是否合格。
友情提醒：購置互感器檢測儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
