- 高壓核相儀器
){kind=small}
產品簡介

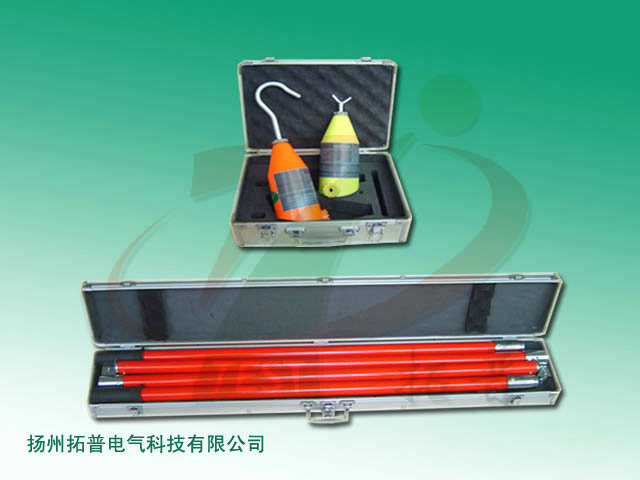

TPWHX-D高壓無線核相器的設計可達到核對電網的結構，對于三相連接的線路能確認不同導線的相對相位。在兩個測量組件之間無任何電氣上的連接，這樣可使測量裝置的應用非常靈活和安全。高壓無線核相器包括兩個在電氣上互不相連的組件，裝置上裝有的電極可與被測導線相連，一只橙色的發射器，其電極的形狀為鉤形，以便掛到導線上，另外一只黃色的為接收器，其電極的形狀為丫形，便于接觸導線，這些電極均作為發射，與接收信號的天線之用，發射器與接收器的端部均應與絕緣操作桿相接，
產品原理
1、發射器檢測被測導線有無電壓，發射器能作為一只驗電器，對帶電的導線將發出間斷的聲光指示。一旦驗電完成(過5-10 秒)，發射器自動轉入相位測量，發射器向接收器始終發射一種相位特性的無線電頻率信號，在此情況下，線路同時也做天線使用，持續的燈光顯示表明發射器即按此順序正常工作。
2、接收器僅有一個目的，即同相測量，同時發射器也在工作。為了：1) 保證導線上有電壓; 2) 接收從發射器來的無線電頻率信號; 3) 將測得的相位與接收到的相位特性信號進行實時比較; 4) 同相時接收器會送出一持續的強光和聲信號;異相時，接收器送出一弱光信號，它僅表明接收器所接觸的那根導線有電壓。
技術參數
1、使用范圍：6～35kV
2、試品狀態：線路或設備帶電部分
3、離地高度：小于10米
4、發射器之間最大距離：小于20米
5、設備工作頻率：1.2GHZ
伸縮性絕緣桿由環氧樹脂構成，絕緣桿指定專業廠生產，其性能指標完全符合國標GB113398和IEC60855要求。
