- 工頻交流耐壓試驗成套裝置
){kind=small}

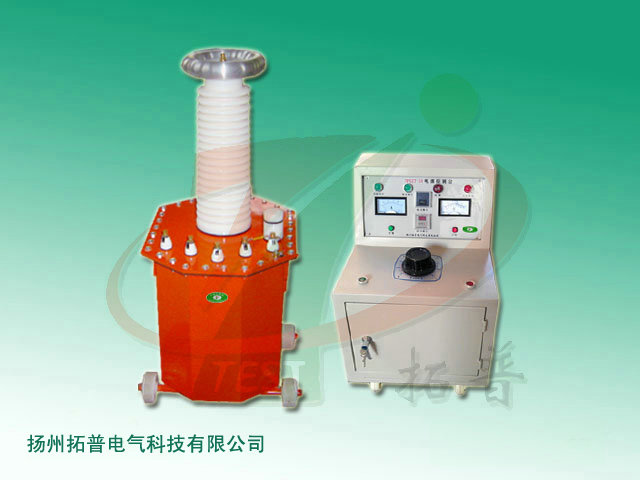

名稱：工頻耐壓試驗裝置
型 號：TPNYJ-10kVA/100kV
TPNYJ-10kVA/100kV 工頻耐壓試驗裝置是按電力行業標準DL/T 848.2-2004的要求，經改進后生產的新型工頻高壓試驗裝置。該裝置具有體積小、重量輕、功能齊全、結構緊湊和使用方便等特點。適用于供電、發電、承裝（修、試）電力設施企業、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗，是高壓試驗中必不可少的設備。
詳細介紹
產品概述
TPNYJ系列工頻耐壓試驗裝置是按電力行業標準DL/T 848.2-2004的要求，經改進后生產的新型工頻高壓試驗裝置。該裝置具有體積小、重量輕、功能齊全、結構緊湊和使用方便等特點。適用于供電、發電、承裝（修、試）電力設施企業、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗，是高壓試驗中必不可少的設備。
產品結構
該系列工頻交流耐壓試驗裝置升壓變壓器為單相變壓器，聯結組標號II。升壓變壓器部分鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的耦合損耗。該高壓試驗裝置的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。
工作原理
該工頻耐壓試驗裝置交流輸出工作過程為，把交流220V電壓接入電源控制箱，經電源控制箱內自耦調壓器調節0～200V電壓至交流耐壓試驗裝置的初級繞組，根據電磁感應原理，在高壓試驗裝置高壓繞組可獲得試驗所需的交流高電壓。
技術指標
友情提醒：購置高電壓試驗設備要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
TPNYJ系列工頻耐壓試驗裝置是按電力行業標準DL/T 848.2-2004的要求，經改進后生產的新型工頻高壓試驗裝置。該裝置具有體積小、重量輕、功能齊全、結構緊湊和使用方便等特點。適用于供電、發電、承裝（修、試）電力設施企業、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗，是高壓試驗中必不可少的設備。
產品結構
該系列工頻交流耐壓試驗裝置升壓變壓器為單相變壓器，聯結組標號II。升壓變壓器部分鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的耦合損耗。該高壓試驗裝置的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。
工作原理
該工頻耐壓試驗裝置交流輸出工作過程為，把交流220V電壓接入電源控制箱，經電源控制箱內自耦調壓器調節0～200V電壓至交流耐壓試驗裝置的初級繞組，根據電磁感應原理，在高壓試驗裝置高壓繞組可獲得試驗所需的交流高電壓。
技術指標
|
規格
|
容量
(kvA)
|
高壓輸出
|
低壓輸出
|
儀表
|
變比
|
溫升℃
|
||
|
電壓
|
電流(mA)
|
電壓
|
電流(A)
|
電壓
|
高/儀
|
30分鐘
|
||
|
1.5/50
|
1.5
|
50
|
30
|
200
|
7.5
|
100
|
500
|
10
|
|
3/50
|
3
|
50
|
60
|
200
|
15
|
100
|
500
|
10
|
|
5/50
|
5
|
50
|
100
|
200
|
25
|
100
|
500
|
10
|
|
10/50
|
10
|
50
|
200
|
200
|
50
|
100
|
500
|
10
|
|
20/50
|
20
|
50
|
400
|
380
|
53
|
100
|
500
|
10
|
|
30/50
|
30
|
50
|
600
|
380
|
79
|
100
|
500
|
10
|
|
50/50
|
50
|
50
|
1000
|
380
|
120
|
100
|
500
|
10
|
|
5/100
|
5
|
100
|
50
|
380
|
13
|
100
|
1000
|
10
|
|
10/100
|
10
|
100
|
100
|
200
|
50
|
100
|
1000
|
10
|
|
20/100
|
20
|
100
|
200
|
380
|
53
|
100
|
1000
|
10
|
|
30/100
|
30
|
100
|
300
|
380
|
79
|
100
|
1000
|
10
|
|
50/100
|
50
|
100
|
500
|
380
|
132
|
100
|
1000
|
10
|
|
100/100
|
100
|
100
|
1000
|
380
|
263
|
100
|
1000
|
10
|
|
20/150
|
20
|
150
|
130
|
380
|
53
|
150
|
1000
|
10
|
|
30/150
|
30
|
150
|
200
|
380
|
79
|
150
|
1000
|
10
|
|
50/150
|
50
|
150
|
330
|
380
|
132
|
150
|
1000
|
10
|
|
100/150
|
100
|
150
|
665
|
380
|
263
|
150
|
1000
|
10
|
