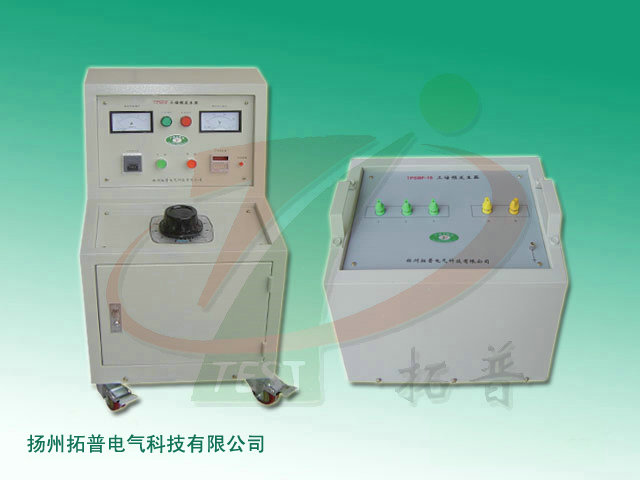

- 三倍頻發生器
){kind=small}
產品簡介
TPSBF系列感應耐壓試驗裝置是在工頻電網中利用硅鋼片鐵心的磁化曲線飽和特性，在變壓器接成開口三角形的二次線圈中感應出零序三次諧波電勢的原理制成的輕便型電壓互感器感應耐壓試驗設備。
TPSBF系列感應耐壓試驗裝置是電力系統、發電廠、變電站、供配電網絡中對小容量電力變壓器、串級式高壓電壓互感器進行倍頻感應高壓試驗的基本設備之一。也可對各種低壓電子、儀表電源變壓器，電感線圈、電器線圈進行倍頻倍壓試驗，同時也可作為功率不大于1千瓦的倍頻電源用于某些特殊電器設備的供電或測試。
本產品是靜止變頻設備、噪音低、體積小，在高電壓系統中可取代傳統的變頻機組。
工作原理
三臺單相變壓器一次側接成星形，二次側接成開口三角形，在一次側加上對稱的三相正弦波電源時，并升高電壓讓鐵芯磁路飽和，使鐵芯中磁通所含三次諧波的成分增多,相應在鐵芯線圈上感應三次諧波電壓也增高。由開口三角形的發生器二次側輸出的這個150赫茲（三倍工頻）感應電壓即作為三倍頻試驗電源電壓。
當三倍頻發生器帶上（例如JCC-220型高壓串級式電壓互感器）負載時，其電流由感性變?yōu)槿菪?，由于功率因?shù)低的影響，使發生器的效率較低，一般只有20%左右。因此，可在被試品某一空繞組上接入電抗器進行電流補償。來提高整個試驗回路的功率因數。
使用環境
1、工作電源：三相380V/50Hz
2、環境溫度：-15℃～40℃
3、海拔高度：不超過1000m
技術指標
1、額定容量：15kVA
2、輸入電壓：380V
3、輸入電流：22A
4、輸出電壓：500V
5、輸出電流：30A
6、輸出頻率：150Hz
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
