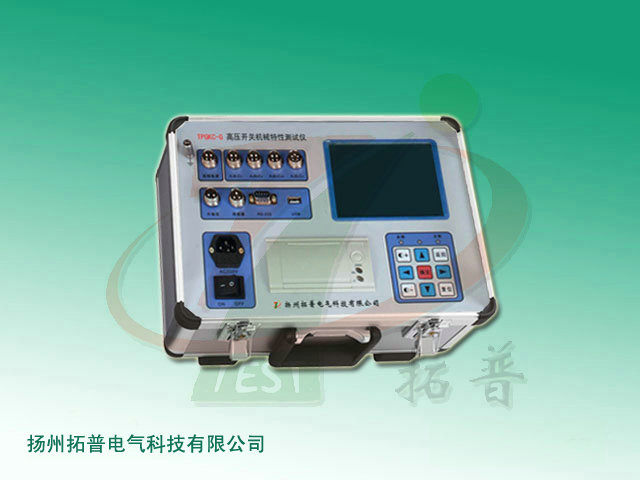

- 高壓開關機械特性測試儀
){kind=small}
產品概述
隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
TPGKC-G 高壓開關機械特性測試儀適用于各類SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。該儀器采用通用式測速傳感器，直線傳感器，旋轉傳感器，安裝方便、簡捷。儀器內置打印機，可隨時快速打印所有數據及圖譜。中文菜單操作，使用十分方便。
功能特點
產品功能
1、時 間：12個斷口的固有分、合閘時間，同相同期、相間同期。
2、合閘電阻：6個斷口合閘電阻的預投時間，預投波形及電阻阻值。
3、重 合 閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
4、彈 跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。
5、速 度：剛分、剛合速度，大速度，時間－行程特性曲線。
6、行 程：總行程，開距，超行程，過沖行程，反彈幅值。
7、電 流：分、合閘線圈的分、合閘電流值、電流波形圖。
8、動作電壓：機內提供DC30～250V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。
產品特點
1、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
2、超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，準確測量。
3、通用式測速傳感器，直線傳感器，旋轉傳感器，安裝方便、簡捷。
4、開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
5、主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
6、主機大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
7、中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。
8、儀器配有USB接口及數據分析管理軟件，可與PC機聯機操作，試驗結果直接存入U(xiǎn)盤，也可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。
技術參數
1、使用環境
輸入電源：AC 220V±10%、50Hz±10% 大氣壓力：86～106kpa
環境溫度：-10～40℃ 環境濕度：≤80%RH
2、安全性能
絕緣電阻：＞2MΩ
介電強度：電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧。
3、基本參數
? 時 間：量程：4000.0ms 分辨率：0.1ms
誤差：①100ms以?xún)?nèi) 0.1ms±1個字
②100ms以上 0.1% ±1個字
③同期
? 速 度：量程：20.00m/s 分辨率：0.01m/s
誤差：①0-2m/s以?xún)?nèi) ±0.1m/s±1個字
②100ms以上 ±0.2m/s±1個字
? 合閘電阻：量程：1600Ω 分辨率：1Ω
? 行 程：真空斷路器：量程：50.0mm 分辨率：0.1mm 誤差：1%±1個字
SF6 斷路器：量程：300.0mm 分辨率：1mm 誤差：1%±1個字
少油斷路器：量程：600.0mm 分辨率：1mm 誤差：1%±1個字
電 流：量程：20.00A 分辨率：0.01A
? 輸出電源：DC30～250V數字可調/20A（瞬時工作）
友情提醒：購置高壓開關測試儀要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢熱線：0514-88988010
