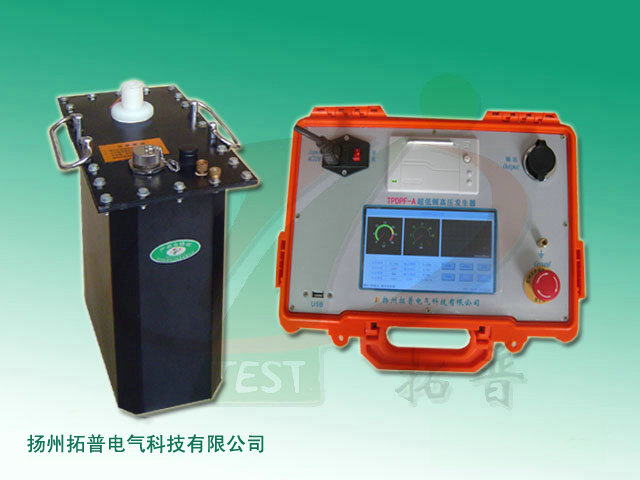

超低頻高壓發生器_TP_HTDP-H_技術資料
超低頻高壓發生器結合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、打印機輸出試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大，本產品均能克服這樣一些不足之處。
產品別稱
超低頻高壓發生器、0.1Hz超低頻高壓發生器、程控超低頻高壓發生器、超低頻交流高壓試驗裝置、超低頻耐壓試驗裝置
產品特征
1、電流、電壓數據均直接通過高壓側采樣獲得，所以數據真實、準確
2、過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms
3、過流保護：設計為高低壓雙重保護，高壓側可按設定值進行停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms
4、高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻
5、由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應
技術參數
信息整理：揚州拓普電氣科技有限公司
產品別稱
超低頻高壓發生器、0.1Hz超低頻高壓發生器、程控超低頻高壓發生器、超低頻交流高壓試驗裝置、超低頻耐壓試驗裝置
產品特征
1、電流、電壓數據均直接通過高壓側采樣獲得，所以數據真實、準確
2、過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms
3、過流保護：設計為高低壓雙重保護，高壓側可按設定值進行停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms
4、高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻
5、由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應
技術參數
|
輸出額定電壓
|
參見表1(說明書第七頁）
|
|
|
輸出頻率
|
0.1Hz、0.05Hz、0.02Hz
|
|
|
帶載能力
|
參見表1
|
0.1Hz Max 0.5μF
|
|
0.05 Hz Max 1.1μF
|
||
|
0.02 Hz Max 2.5μF
|
||
|
測量精度
|
±（3%滿量程+0.5KV）
|
|
|
電壓波形失真度
|
≤5%
|
|
|
使用條件：戶內、戶外
|
溫度：-10℃∽+40℃； 濕度：≤85%RH
|
|
|
電源
|
交流50 Hz，220V ±5%
|
|
信息整理：揚州拓普電氣科技有限公司
