開關機械特性測試是開關生產、安裝、調試過程中不可或缺的一個環節，對于檢測、鑒定開關的機械特性有著極為重要的意義。機械特性參數是判斷高壓開關性能，以及高壓開關能否安全用于電網的重要標準。開關機械特性測試系統，依據《3.6～40.5kV交流金屬封閉開關設備和控制設備》GB 3906-2006為設計藍本，參照電力行標——《DL/T846.3-2004高電壓測試設備通用技術條件第3部分：高壓開關綜合測試儀》——并在公司原有產品基礎上進行更新優化設計的。該系統為進行各類開關動態分析提供了方便，能夠準確地測量出各種電壓等級的斷路器、負荷開關、隔離開關、接地開關的機械動特性參數。
主要功能
● 采樣技術，系統的采樣頻率40 kHz，位移幅值分辨率可以達到16位。
● 本產品配備電腦，由上位機軟件控制測試全過程以及后期數據的分析和管理。上、下位機通過USB連接線纜進行連接。
● 打印出詳細報告，報告內容包括單分、單合曲線、包絡線、電流曲線等以及參數列表。
● 實現開關單分、單合、合分、分－θ—合分、分－θ—合分－t—合分、合分—t－合分六種測試。
● 測試時需要安裝傳感器來測量行程—時間特性曲線，并能按照IEC 62271－100—2001：05以及GB 1984-2003標準的要求完成標準曲線和實測曲線的圖形比對。
● 可以選擇將傳感器安裝在A、B、C三相中的任意一相，靈活設置。
● 可以選用角位移傳感器，軟件包含了三種角度與行程的轉換模式。
● 測試的控制方式包含內控、外控、手力三種方式。
● 準確測試出分、合閘線圈電流峰值以及變化曲線。
● 計算并顯示出觸頭速度以及加速度的變化曲線。
● 可以根據“占行程百分比”、“時間”、“行程”三種定義方式分別定義觸頭運動速度，滿足各種速度測試要求。
● 直接準確測量觸頭開距。
● 測量并以顯示斷口波形、反彈幅值、彈跳、超程、過沖等。
● 可測試不同期、分、合閘速度、時間等斷路器機械特性參數，兼顧舊標準要求測試的項目，同時涵蓋了新標準要求測試項目。
● 提供強大的數據庫功能，保存所有測試過的數據，并根據不同依據提供后期查詢功能。
技術指標
● 額定輸入電壓：三相四線AC380±10%、50Hz；
● 環境溫度：-10℃～60℃，環境濕度：<90RH；
● 測試臺使用大尺寸液晶顯示器；

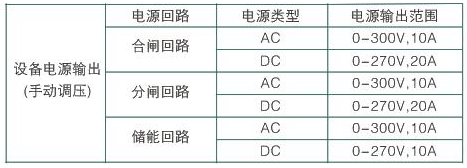

● 電源輸出參數：

● 時間測量范圍：1～9999ms；分辨率：0.025ms；精度：±（0.05%t+0.025）ms；
● 行程測量范圍：0～9999 mm；分辨率：0.01mm；精度：傳感器總長/（216-1）mm；
● 速度測量范圍：0～20m/s；分辨率：0.01m/s；
● 線圈電流測試范圍：0～20A（如需要更大測量范圍，可定制）；
● 電流波形幅值精度：≤1%FS；
● 采用16位高精度AD轉換器，采樣頻率40K。
信息整理：揚州拓普電氣科技有限公司
