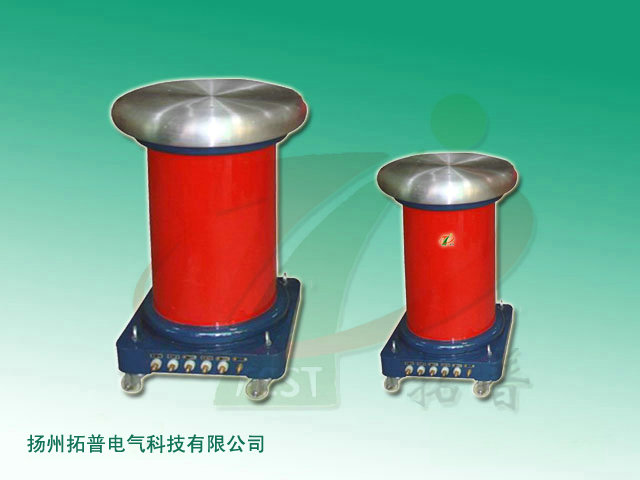

交流耐壓裝置（01221567）PFT-1003CM（F）技術資料
交流耐壓裝置是按試驗變壓器國標DL/T848.2-2004要求，經改進后生產的一種高壓試驗變壓器產品，本系列產品與同類YDJ型產品相比較具有體積小、重量輕、結構緊湊、運輸方便等特點。實用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗，它是高壓試驗儀器。
交流耐壓裝置技術指標
1、使用環境條件環境溫度不高于 40℃、不低于—20℃；
空氣相對濕度不大于90%；
海拔高度不超過3500米；
2、工作電壓
電源控制箱（臺）輸入電壓為工頻220V或380V、相對誤差不超過±10%；（具體使用電壓根據用戶所定試驗變壓器規格選取）
3、交流耐壓裝置額定參數；
交流耐壓裝置技術指標
1、使用環境條件環境溫度不高于 40℃、不低于—20℃；
空氣相對濕度不大于90%；
海拔高度不超過3500米；
2、工作電壓
電源控制箱（臺）輸入電壓為工頻220V或380V、相對誤差不超過±10%；（具體使用電壓根據用戶所定試驗變壓器規格選取）
3、交流耐壓裝置額定參數；
|
規格
|
容量
（kvA）
|
高壓輸出
|
低壓輸出
|
儀表
|
變比
|
溫升℃
|
||
|
電壓
|
電流（mA）
|
電壓
|
電流（A）
|
電壓
|
高/儀
|
30分鐘
|
||
|
1.5/50
|
1.5
|
50
|
30
|
200
|
7.5
|
100
|
500
|
10
|
|
3/50
|
3
|
50
|
60
|
200
|
15
|
100
|
500
|
10
|
|
5/50
|
5
|
50
|
100
|
200
|
25
|
100
|
500
|
10
|
|
10/50
|
10
|
50
|
200
|
200
|
50
|
100
|
500
|
10
|
|
20/50
|
20
|
50
|
400
|
380
|
53
|
100
|
500
|
10
|
|
30/50
|
30
|
50
|
600
|
380
|
79
|
100
|
500
|
10
|
|
50/50
|
50
|
50
|
1000
|
380
|
120
|
100
|
500
|
10
|
|
3/100
|
3
|
100
|
30
|
230
|
13
|
100
|
500
|
10
|
|
10/100
|
10
|
100
|
100
|
380
|
26
|
100
|
1000
|
10
|
|
20/100
|
20
|
100
|
200
|
380
|
53
|
100
|
1000
|
10
|
|
30/100
|
30
|
100
|
300
|
380
|
79
|
100
|
1000
|
10
|
|
50/100
|
50
|
100
|
500
|
380
|
132
|
100
|
1000
|
10
|
|
100/100
|
100
|
100
|
1000
|
380
|
263
|
100
|
1000
|
10
|
|
20/150
|
20
|
150
|
130
|
380
|
53
|
150
|
1000
|
10
|
|
30/150
|
30
|
150
|
200
|
380
|
79
|
150
|
1000
|
10
|
|
50/150
|
50
|
150
|
330
|
380
|
132
|
150
|
1000
|
10
|
|
100/150
|
100
|
150
|
665
|
380
|
263
|
150
|
1000
|
10
|
|
50/200
|
50
|
200
|
250
|
380
|
132
|
150
|
1000
|
10
|
|
100/200
|
100
|
200
|
500
|
380
|
263
|
200
|
1000
|
10
|
|
200/200
|
200
|
200
|
1000
|
380
|
526
|
200
|
1000
|
10
|
|
300/200
|
300
|
200
|
1500
|
380
|
790
|
200
|
1000
|
10
|
|
100/300
|
100
|
300
|
330
|
380
|
263
|
300
|
1000
|
10
|
|
200/300
|
200
|
300
|
665
|
380
|
526
|
300
|
1000
|
10
|
|
300/300
|
300
|
300
|
3000
|
380
|
790
|
300
|
1000
|
10
|
交流耐壓裝置應用領域
PFT系列便攜式交流絕緣耐壓測試儀非常適合用來測試架空設備、真空瓶和斷路器、開關裝置、匯流輸送管、電動真空開關、自動繼電器、套管、熔斷器和避雷器、工安保護產品、小型變壓器、電器組件及馬達。
交流耐壓裝置主要特點
◆ PFT系列的3kVA機型的控制器包括一個兩個檔位的千伏表和三個檔位的輸出電流表。
◆ 具有外部安全閉鎖、零啟動安全閉鎖、過電流保護功能，有屏蔽/接地回路兩種測試模式。
◆ 操作面板上開的窗口裝有玻璃，可減少靜電累積。
◆ 所有3kVA機型還有故障燒弧模式可供選購。
◆ 為了更易于移動，PFT-1003CM（F）還可選購手推車。
交流耐壓裝置的選擇
其高壓側額定電壓應不小于被試品的zui高試驗電壓，額定電流不小于被試品的zui大電容電流。
被試品的電容電流和試驗變壓器所需容量計算公式為：
I = 2π f Cx U × 10 -6
U I = 2π f Cx U 2 × 10 -9
式中 I — 被試品電容電流，A ； f — 電源頻率， Hz；
Cx — 被試品電容量，μF ； U — 試驗電壓有效值，V；
Se — 試驗變壓器所需額定容量， KVA
被試品電容量Cx可由交流電橋測出。常用的被試品電容量按下表選取。
信息整理發布：揚州拓普電氣科技有限公司
