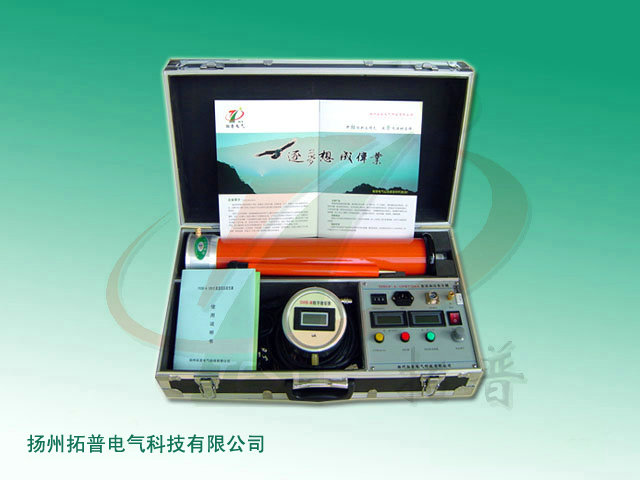

便攜式干式BCGF-A直流高壓發生器功能說明20220222
產品介紹
系列直流高壓發生器是根據行業標準ZBF24003-90《便攜式直流高壓發生器通用技術條件》的要求，研發制造的輕型直流高壓試驗器。產品適用于電力、鐵路、化工、發電廠等部門對氧化鋅避雷器、電力電纜、發電機、變壓器、高壓開關等設備進行直流耐壓試驗。輕型采用高頻倍壓電路，應用PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏*蔽、隔離和接地等措施，使高壓直流發生器實現了便攜化，并能承受額定電壓放電而不損壞。
功能說明
1、引用PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT元器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定性更高，波汶系數更小。
2、該高壓直流發生器體積小、重量輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用。
3、精度高、測量準確。電壓、電流均為數字顯示，電壓分辨率為0.1kv，電流分辨率為0.1uA。儀器使用時無需外加高壓測量儀，控制箱上的數字電壓表可直接顯示加在負載試品上的電壓值。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏*蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
4、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節度優于0.1%，電壓、電流測量誤差小于1.0%，脈動系數優于0.5%。
5、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標優于同類產品。
6、增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器試驗十分方便，輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器氧化鋅試驗時，當電流升到1000uA時，打開0.75的按鈕，此時，電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時，將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它試驗。
7、方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操用更隨意，顯示數值單位為kv。
8、倍壓筒可根據需要分節使用，靈活方便，一機多用，經濟實惠。
9、底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。
產品規格
1、高壓輸出：0-60KV 0-120KV 0-200KV 0-300KV 0-400KV
2、電流輸出：0-2mA 0-3mA 0-5mA 0-10mA
