無線氧化鋅避雷器特性測試儀_TPYBL-W_產品技術規范！

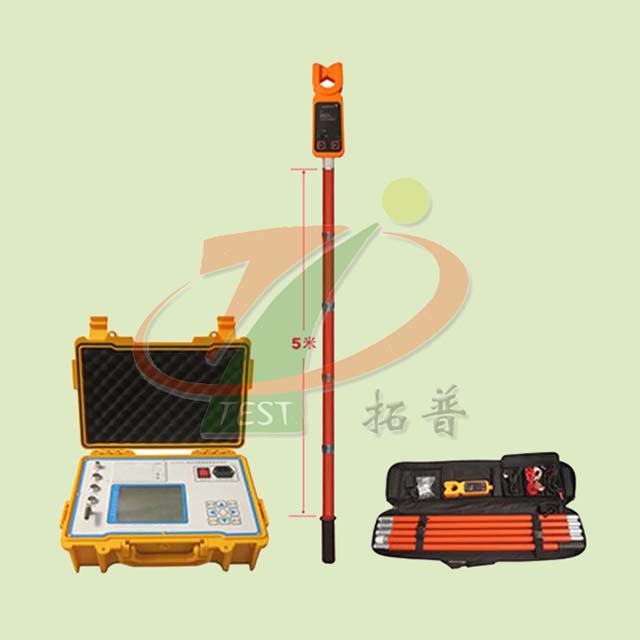

智能無線氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。
儀器操作簡單、使用方便，測量全過程由微機控制，可測量氧化鋅避雷器的全電流的基波、3次諧波、5次諧波、7次諧波，電壓的基波、3次諧波、5次諧波、7次諧波，阻性電流的基波、3次諧波、5次諧波、7次諧波，阻性電流正峰，阻性電流負峰，容性電流，有功功率，無功功率，相角差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。
產品特征
1.徹底解決6-35kV氧化鋅避雷器現場帶電試驗的難題。
2.不需爬桿，無需接線，測試快速準確。
3.無雷電計數器可測試氧化鋅避雷器漏電電流
4.儀器主機和無線電流鉗配置高能鋰離子電池。
5.能準確測出10uA的漏電流。
6.無線電流鉗和主機無線通信，快速取樣。
7.5米絕緣桿多節設計，方便及安全可靠。
8.5.7寸320×240液晶顯示器,高速熱敏打印機。
9.圖文顯示，界面直觀，便于現場人員操作和使用。
10.適用于避雷器帶電、停電或試驗室等場所使用。
11.電流信號可以用無線電流鉗取樣或計數器兩端取樣。
12.電壓信號可以在PT二次取樣或無電壓方式軟件模擬。
13.儀器可連續測試，顯示電壓電流曲線，并可快速打印數據和曲線。
14.內部配置存儲器，可掉電存儲200組試驗數據。
15.高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。
16.采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。
產品參數
1.工作電源：
主機－內部電池供電，充電時間>3小時，連續工作>8小時。
無線電流鉗－內部電池供電，充電時間>1小時，連續工作>8小時。
2.測量范圍：
主機泄漏電流:0.000-10mA（可擴展）；
主機電壓:30-100V（可擴展）。
無線電流鉗電流：0-10mA（可擴展）；
無線電流鉗電壓：0-60kV(裸線0-35kV)；
無線電流鉗鉗口Ø33mm；
無線電流鉗傳輸距離>30米。
3.測量準確度：
電流：全電流>100μA，±5%讀數±1個字；
電壓：基準電壓信號>30V時，±2%讀數±1個字；
4.測量參數：
全電流的基波、3次諧波、5次諧波、7次諧波，電壓的基波、3次諧波、5次諧波、7次諧波。
阻性電流的基波、3次諧波、5次諧波、7次諧波，阻性電流正峰，阻性電流負峰，容性電流。
有功功率，無功功率，相角差。
5.儀器尺寸和重量：
主機360mm×260mm×140mm 4.5KG
無線電流鉗70mm×30mm×250mm 0.5KG
絕緣桿Ø130mm×1000mm 5根 5.0KG
附件箱1000×100mm×240mm 6.2KG
使用方法
1、打開儀器箱蓋，將儀器外殼牢固接地。
2、將避雷器的一端插入儀器的高壓套管內（H端），另一端用線夾夾住?；蛘哂玫慕^緣線從高壓端引出外接試品。
3、合上電源開關，儀器內部自檢后，報jing燈亮，放電燈亮，按一下檢測按鈕，兩塊表頭指示值為零±1個字。
4、按一下復位鍵，報jing燈滅，儀器進入檢測狀態，可以進行測試。
5、按下檢測按鈕約1秒鐘后松開，儀器自動完成MOA的全部檢測項目。
注意事項
1）如果按下檢測按鈕報jing燈亮，表明MOA的內部有接觸不良的缺陷，或者是外部接線不牢，待放電燈亮后，檢查外部接線是否有問題，或者更換試品后再按一下復位鍵，進行下一次檢測。
2）如果報jing燈不亮，表明MOA的內部接觸良好，接線無問題，儀器將自動進入測量U1mA和Id的狀態，并將測試的結果顯示在表頭上，待放電燈亮后，檢測結束，拆除試驗接線或者更換試品進行下一次測試。

信息整理：氧化鋅避雷器特性測試儀廠家揚州拓普電氣科技有限公司
