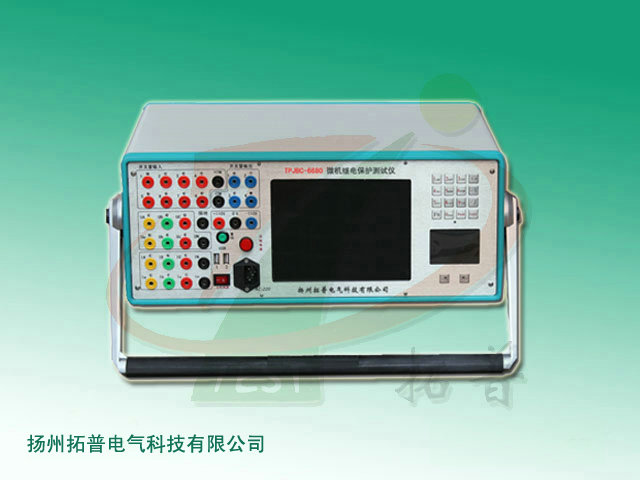

微機繼電保護測試儀（GDJB-1200）主要性能參數
微機繼電保護測試儀（GDJB-1200）主要性能參數
產品性能特點
產品性能特點
●嵌入式主機，配備超大規?？删幊踢壿嬈骷–PLD）
主機采用高速高性能嵌入式微機系統配備CPLD，響應速度快，傳輸頻帶寬，對基波可產生每周波500點的高密度擬合正弦波，輸出波形光滑，無諧波分量.由于輸出點數多，且通過準確的濾波電路，波形的失真度極小，在諧波輸出時，即使對9次諧波、450Hz也可以達到每周波55點的高密度.而軟件具有非常強的人機對話及在線幫助功能，可對任意試驗參量實施控制。
●單機12路D/A同時輸出
采用16位高精度芯片，確保擬合波形精度高，線性度好.可同時輸出12路模擬信號，滿足變壓器保護、備用電源自投等全方位測試。
●高精度線性功放，同時輸出6相電壓及6相電流
精心設計的電壓、電流放大器實現交直流共享，輸出級采用獨有的高精度超線性放大技術.精度高，可靠性好，同時輸出6相交流電壓和相交流電流，每相交流電壓輸出高達130V、70V，交流電流全并輸出高達180A。直流電壓輸出可達300V、130VA。
●大屏幕，接口完整，主機一體化單機箱結構
本機采用640×480點陣8.0〞大屏幕高分辨率圖形液晶顯示屏，操作界面和試驗結果是全中文顯示，全部操作過程均在顯示屏上設定，顯示直觀清晰.
裝置可用自帶鍵盤操作，亦提供外接鍵盤鼠標口.還提供2個USB口、2個RS232口，可與外部計算機及其他設備通信。只需交流220V電源，開機即可工作.攜帶方便，非常適合流動試驗及野外工作。
●輔助直流源(選配)
本機可選配獨立的兩組直流電源，一組110VDC/1.0A，另一組220VDC/0.6A，開機自動同時輸出，可用作保護供電電源，無需通過軟件設置和調整。
●智能型自我保護
采用新設計的散熱結構，保證好的通風狀況。并可同時判斷過流、過壓、過載、短路、溫度過高、數據異常等危及裝置本身安全的現象，即便是操作錯誤也不致?lián)p壞裝置。另外，當危險信號如外部電壓通過端子進入測試儀時，裝置告警指示燈變紅，并自動切斷功放。
●接點豐富、軟件功能強大
本裝置具有八路開關量輸入（ABCRabcr）和4路開關量輸出.輸入接點為空接點和0-250V電位接點兼容方式，可智能識別。裝置由面板上的個按鍵通過大屏幕液晶顯示屏進行操作，所有界面均中文顯示。能完成現場大多數試驗的檢定工作。
裝置立臥式放置均可，可脫機操作，亦可外接機操作，測試結果能自動整理、記錄成試驗報告，以備查閱，亦可使用U盤直接保存且方便傳送到外接PC機中編輯、打印等處理。軟件升級簡單快捷，直接通過U盤升級或外部PC機下傳，無需改動任何硬件。
軟件輔助計算功能強大，可自動計算正、負、零序電壓電流，一、二次側有功、無功、功率因數。
6相電壓及6相電流輸出可進行備用電源自投切雙組試驗及變壓器三相差動試驗，接線非常簡便。
主要技術參數
|
電流源
|
交流
|
GDJB六相系列
|
相電流輸出（有效值）6×0～30A/相
Max輸出功率250VA/相
Max并聯電流輸出（有效值）0～180A
相電流長時間允許工作值（有效值）
＜10A/相
Max電流允許工作時間＜10s
精度＜±0.1%
可疊加諧波次數0～21次
|
|
直流
|
輸出范圍 0～10A
Max輸出功率150VA
精度＜±0.2%
|
||
|
電壓源
|
交流
|
GDJB六相系列
|
相電流輸出（有效值）6×0～130A/相
線電壓輸出（有效值）0～260V
Max輸出功率70VA/相
精度＜±0.1%
可疊加諧波次數0～21次
|
|
直流
|
輸出范圍 0～300V
Max輸出功率130VA
精度＜±0.2%
|
||
|
輔助直流源（選配）
|
220VDC>110VA
110VDC>110VA
|
||
|
開關量輸入
|
空接點1～20mA，24V(DC)
電位接點0～250V(DC)
|
||
|
開關量輸出
|
空接點250V/0.3A(DC)
|
||
其它額定參數
|
額定輸出
|
頻率誤差＜±0.01Hz
相位誤差＜±0.2°
波形失真＜±0.3%（基波）
時間誤差＜40μs
輸出頻率0～1050Hz
|
|
電源電壓
|
允許范圍AC220V±10%，50Hz±10%
|
|
環境溫度
|
使用范圍0～40℃
存貯范圍－20～70℃
|
|
時間測量
|
測試范圍0.1ms～3600s
|
信息整理：微機繼電保護測試儀生產廠家揚州拓普電氣科技有限公司
