SF6氣體泄漏檢測報警系統（TPBJC）工作原理
SF6氣體泄漏檢測報警系統（TPBJC）工作原理！
光譜可以表示物質中的原子、分子所處的運動狀態。這種物質的內部運動，可通過輻射或吸收能的形式（即電磁輻射）表現出來，而光譜就是按照波長順序排列的電磁輻射。由于原子和分子的運動是多種多樣的，因此光譜的表現也是多種多樣的。按照波長及測定方法，光譜可分為：Y射線、X射線、光學光譜、和微波波譜。而光學光譜又可分為真空紫外光譜、近紫外光譜、可見光譜、近紅外光譜和遠紅外光譜。
實驗證明，當特定波段的紅外光通過SF6氣體時,這些氣體分子對特定波長的紅外光有吸收,其吸收關系服從朗伯--比爾吸收定律，即吸收與SF6氣體濃度呈現自然指數關系。
運用以上原理，設計相應的光學裝置，采用主動吸氣方式，當采樣氣體中含有SF6氣體時，能夠通過檢測氣室的紅外光的強度將相應減弱，根據減弱的幅度，運用朗伯--比爾吸收定律可以計算出SF6氣體濃度。
TPBJC系列SF6氣體泄露檢測運用的正是紅外光譜吸收技術。與其他檢測技術相比，運用紅外光譜吸收技術檢測SF6氣體，檢測精度高，穩定可靠，且不受環境溫濕度等條件限制。本產品的光學裝置具有自主知識產權。
SF6氣體泄漏檢測報警系統（TPBJC）成套組成！
1.操作控制屏
配有320*240液晶顯示屏，菜單化實時顯示各區域SF6、氧氣濃度值，顯示溫濕度與風機狀態；
配有操作鍵，以移動菜單查看數據、設定參數、控制風機等；
配有紅外感應與語音、聲光報警控制；
2.檢測主機
a.內含SF6光學檢測裝置、氧氣檢測與溫濕度檢測傳感器、采樣氣泵等；
b.氣體采樣單元。由此分支出各區域的采樣氣路；

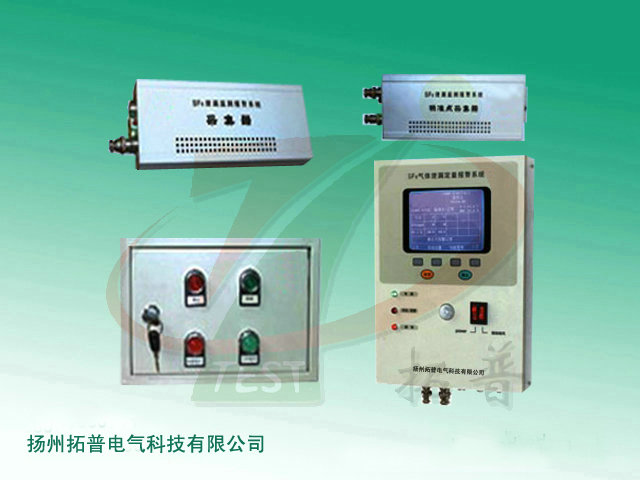

SF6氣體泄漏檢測報警系統（TPBJC）外觀圖片！
信息整理：SF6氣體泄漏檢測報警系統生產廠家揚州拓普電氣科技有限公司
