蓄電池恒流放電儀監測系統主要內容以及安裝操作規范介紹
本軟件在安裝后，單擊桌面上的【開始】按鈕，選擇【程序】，再選擇進入系統運行主要工作界面—主頁面。從本界面可以很方便進入其他子系統，通過系統菜單可以完成監視系統的大部分功能。

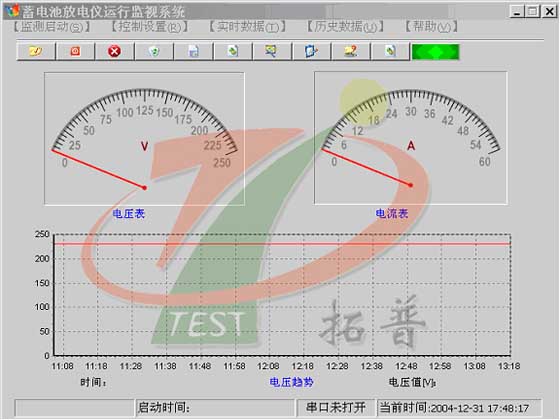

蓄電池恒流放電儀監測系統主頁面運行圖

1.標題欄：蓄電池放電運行監視系統
2.菜單欄： 監視啟動、串口控制、實時數據、歷史數據、幫助等5部分
3.快速工具欄：啟動、停止、退出、實時數據面板、實時數據表格、實時曲線、數據報表打印、串口測試、歷史記錄顯示、運行指示等部分
4.電量表計：電壓表、電流表
5.趨勢圖：壓趨勢圖
6.狀態欄：本次放電啟動時間、串口打開情況以及當前時間
蓄電池恒流放電儀監測系統主要功能
1.本頁面為放電儀進行數據采集的中心環節，在本部分完成了數據通訊與數據處理，放電儀的主要采集數據為電流、電壓量。其工作原理為：在蓄電池進行恒流放電過程中，電流恒定不變，電壓逐漸降低，系統每段時間采集一次數據，并將數據存入數據庫中，經特定算法處理后，以數字表、模擬表的形式顯示出來。
2.數據庫數據處理：數據在寫入數據后便成為本次放電的重要數據資料，為了便于分析放電工況與蓄電池的性能，積累第一手資料，使計算機更好為現場設備服務；我們特地開發了曲線系統：主要包括電壓曲線（2個）、電流線。本頁電壓曲線是放電的時間作為橫軸，更便于繪出整個放電過程的趨勢；另一電壓曲線是以具體放電時長作為橫軸（見實時曲線部分），便于進行放電過程的追憶，了解具體放電情況。
蓄電池恒流放電儀監測系統使用方法
1.系統運行前，應將數據線與計算機連接正確，一般情況下應將串口接于計算機的串口COM1或COM2上，本系統只能工作于二者之一，默認情況下為COM1。確認接好后可以點擊“串口設置”按鈕進入以下頁面，進行串口選擇。
選擇串口完成后請在此頁面將系串口關閉，并單擊“CLOSE”，返回主界面（請注意：本部分是在COM1不能正確連接需更改串口時進行）。
2.在主頁面主單擊點擊“開始”按鈕或打開菜單“監測啟動：啟動”項或按快捷鍵“CTR+A”。系統啟動,此時本頁面指示燈為紅色,串口配置頁面指示燈也為紅色,主頁面狀態欄串口指示列為“串口已打開”字樣，否則為“串口未打開”字樣。相應指示燈為綠色。
3.若系統工作正常，則電壓表、電流表有指示，狀態欄顯示本次放電啟動時間，及當前時間；并且電壓趨勢圖、電流趨勢圖均有顯示。
4.若在運行過程中需要停止運行，但又希望保留本次運行時采集數據，可以單擊點擊“停止”按鈕或打開菜單“監測啟動：停止”項，系統停止,此時本頁面指示燈為綠色,串口配置頁面指示也為綠色,主頁面狀態欄串口指示列為“串口未打開”字樣。
5.警告：系統終止運行，可在主頁面上點擊“關閉”快捷按鈕或打開菜單“監測啟動：關閉”項或按快捷鍵“CTR+B”。在系統運行過程中，不得進行參數配置與數據庫的任何操作，如欲進行上述操作應在系統首次進入主頁面時進行（如數據厙存、數所據清理、和參數配置），在上述操作完成后，必須重新啟動本軟件，使配置生效。
6.一般情況下，應按D執行，然后按菜單“關閉”項退出。
7.本頁面打印功能只能打印本頁面電壓趨勢圖。其他實時電流、電壓和歷史電流、電壓趨勢圖及數據報表在相關頁面進行處理、并實現。
8.在本部分可以實現數據的保存工作，在主菜單中點擊“數據另存”出現以下頁面：該頁面系統生成默認文件名稱保存在默認文件夾下，用戶可以更改路徑和文件名，但推薦用戶使用默認值。
蓄電池恒流放電儀監測系統安裝注意事項
1.在另存操作后歷史數據保存到上述路徑，其原始記錄將自動清除；
2.在執行本項操作前務必在系統運行前進行，并且通訊口必須關閉；由于歷史數據庫臨時用表容量較小，多在能保留兩次歷史數據，建議用戶在每次放電結束時，立即將數據另存。

信息整理：揚州拓普電氣科技有限公司
