便攜式繼電保護測試儀適用范圍

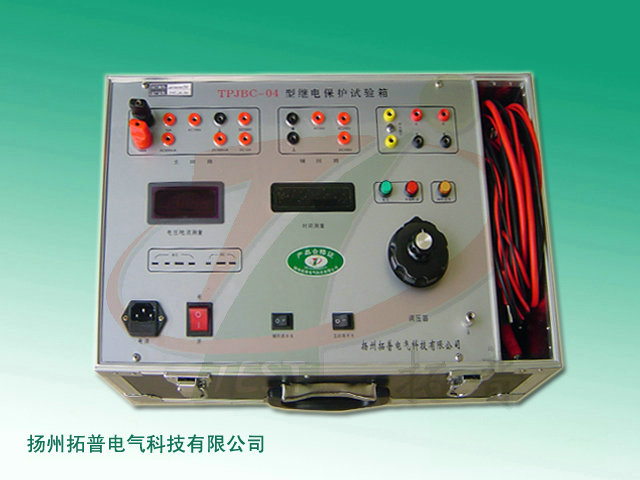

TPJBC-04型繼電保護試驗儀器，重量?jī)H為10公斤，采用塑鋁機箱，美觀牢固，減震性能良好。采用雙碳刷調壓器(即雙面調調壓器)，大旋鈕調節負載較重的交直流電壓、電流，小旋鈕調節負載較輕的交直流電壓、電流，可兩路同時輸出。采用0.5級數字表，高精度傳感器，測量精確，采用六位數顯電秒表，可滿足時間測量。可滿足電壓、電流、時間、中間、信號、反時限等單元件繼電器校驗及整組試驗。實為繼電保護工作人員外出作業的良好工具。
便攜式繼電保護測試儀主要技術特性
1、輸入電源:AC220V±l0% 5OHz
2、標稱容量:0.75KVA(可根據要求增加或減小容量)
3、輸出:
主回路: AC 0--250V (3A)
(大旋鈕調節) 0--5A(15V)串電阻
0--100A(l0V)
DC 0--350V(3A)
0--500mA (15V)串電阻
0--5A (15V )
輔回路： AC (小旋鈕調節) AC 0--250V( 0.3A)
DC 0-- 350V (0.3A)
4、測量范圍 :
測電壓范圍: 0--500.0V (直測 )
測交流電流范圍: 0--5A (直測 ) 0--100.0A (傳感器輸入)
測直流電流范圍: 0--500.0mA (直測 ) 0-- 5.00A (分流器輸入)
測時間范圍: 0--99.999S (分辨率為1ms)
5、標準度: 測量標準均為0.5級
6、重量: l0kg
便攜式繼電保護測試儀工作原理
3.1原理說明
儀器分為主回路和輔回路兩個回路，主回路采用大旋鈕調節，輔回路采用小旋鈕調節，主回路通過面板上“輸出選擇” 按鍵開關控制其輸出的各種量，并且每切換一種輸出的同時，儀器上的數字電壓/電流表可自動監視其輸出值。輔回路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。
3.1.1主回路原理
輸入的AC220V電源經保險通過輸出控制繼電器K1進入雙碳刷調壓器T1輸入端，通過T1大旋鈕調節的電量進入隔離變壓器T2(兼升流器)，升流器分三個抽頭輸出，一個抽頭為AC0--250V輸出，額定電流為3A;該抽頭輸出電壓經整流濾波后可輸出0--350V直流電壓;第二個抽頭為15V(5A)，該抽頭一路經傳感器通過繼電器控制輸出0--5A交流電流，一路經繼電器轉換可輸出0-5A或0--500mA直流電流;第二個抽頭為10V (100A)大電流端，該抽頭穿過傳感器一次側直接輸出100A電流，該回路帶負載能力較強，但輸出稍有過載，不能長時間處于大電流狀態下。
3.1.2輔回路
與主回路輸入一樣，AC220V電源經保險進入雙碳刷調壓器T1的輸入端;通過T1小旋鈕調節的電壓量，通過隔離變壓器T4可直接調節輸出0--250V交流電壓或0--350V直流電壓，此回路額定電流為1A。按下輔回路“輸出控制”開關，調節小旋鈕即可輸出。
3.1.3測量回路
由大旋鈕調節的主回路輸出量交流“0--250V”、 “0--5A”、“0--100A”，直流“0--350V”、“0--500mA”、“0--5A”通過設備內線路板上繼電器轉換，每切換一個檔，便可監視所對應的輸出量。
3.1.4時間測量
設備內置6位數顯秒表，電秒表可內部啟動，也可外部啟動。內部啟動時，按下“輸出控制”開關，即可啟動秒表，通過接點短接設備面板上停表端子Ⅱ和⊥即可停止秒表。
3.1.5聲光提示電路設備內置聲光提示電路，在被測斷電器接點動作時，可將接點接入試驗箱聲光提示插孔，試驗箱內發出報警聲或發光，提示斷電器接點動作情況。
便攜式繼電保護測試儀使用方法
4.1使用前的檢查或準備
儀器使用前應先進行外觀檢查，并將三芯電源線接地端可靠接地，然后儀器試通電，此時兩表頭應為亮態，用手觸按“輸出選擇”按鍵開關，輸出狀態指示燈應自左向右選擇正常。
4.2主回路電壓輸出操作
將輸出狀態選擇在“AC0-250V”檔，按下試驗箱右下角主回路“輸出控制開關”，緩慢調節調壓器大旋鈕，此對電壓/電流表應有“0--250V”交流電壓顯示。要輸出“DC0--350V”，將輸出狀態選擇在“DC0--350V”檔，調節方法同上。
4.3主回路電流輸出操作
將輸出狀態選擇在“AC0--5A”檔，按下主回路 “輸出控制開關”緩慢調節壓器大旋鈕，此時，電壓/電流表應有“0--5A”電流顯示，其他電流調節類同此方法。
4.4輔回路輸出操作
按下輔回路“輸出控制”開關，緩慢調節小旋鈕，在輔回路輸出端子上即有AC “0--250V”、DC“0--350V”輸出，此輸出不在電壓/電流表上監視。
4.5使用方法舉例：
4.5.1電壓繼電器吸合及釋放試驗
先將儀器處于準備狀態，被試?yán)^電器線圈接至對應電壓輸出端子上，按下“輸出控制”開關，緩慢調節大旋鈕，使輸出電壓平穩上升，至繼電器吸合時，記錄吸合電壓，再反方向調節大旋鈕，至繼電器釋放，記錄下釋放電壓，據此可算出被試?yán)^電器返回系數。如被試?yán)^電器為過電壓繼電器，則反方向進行。
4.5.2電流繼電器整定值試驗
將被試?yán)^電器從線路上解除，接至本儀器電流輸出端子上，選擇合適的輸出電流檔，比如“0--5A”或“0--100A”檔，按下“輸出控制”開關，緩慢調節大旋鈕至繼電器動作，觀察電壓/電流表數值，判斷繼電器動作情況。
4.5.3時間繼電器延時時間的測定
將被試?yán)^電器接至輸出端子上 (根據繼電器要求確定工作電壓為交流或直流)，調至額定動作值，停電復原。被試?yán)^電器延時動合觸點接至Ⅱ、⊥端子上，按下“輸出控制”開關，繼電器線圈得到額定工作電壓，并同時啟動秒表，待延時時間過后，秒表計數停止，此時秒表所顯數字即為該時間繼電器的延時閉合時間，若要測延時釋放時則原理同前，實際接線反之。
4.5.4中間繼電器試驗 (帶保持線圈)
確定被試?yán)^電器為何種動柞形式 (電壓或電流動作)，何種保持形式 (電壓或電流保持)。以電流動作電壓保持為例 (直流繼電器)，選擇好直流電流輸 出檔 (0--500mA或0--5A)，按下 “輸出控制”開關，緩慢調節大旋鈕至繼電器動作，記下動柞電流，再把輔回路輸出接至繼電器保持線圈端，緩慢調節小旋鈕至繼電器額定值，記下保持電壓值，根據動作或保持情況，判定繼電器的好壞。
總之，只要掌握了本儀器各種輸出量和測量?jī)x表的轉換關系，可根據被試?yán)^電器具體情況，舉一反三，靈活運用，在此不一一例舉。
秒表具體使用方法見后面所附說明。
便攜式繼電保護測試儀使用注意事項
5.1通電前，各輸出端子不應接有負載，調壓器復零位，“輸出控制”開關應在關斷位置。
5.2電壓輸出端子不可帶低阻負載，以免過流導致發熱。
5.3主回路和輔回路每次只能輸出其中的一種量。
5.4輔回路和主回路同時輸出時，應選擇主回路輸出電流。
5.5貯存、運輸使用過程中應注意防震、防潮，避免劇烈沖擊和跌落損傷。
