大地網接地電阻測試儀（TPDWC）測試操作步驟及注意事項
大地網接地電阻測試儀（TPDWC）測試操作步驟
1）先要檢查用于試驗的電流線、電壓線和地網線是否有斷路現象（可以用萬用表測量），地樁上的鐵銹是否清除干凈，其埋進深度是否合適（大于0.5米），同時檢查測試線與地樁的連接是否導通，如未導通，請?zhí)幚砗笾匦逻B接。
2）電流測試線與電壓測試線的長度比為1：0.618，電流測試線的長度應是地網對角線的3～5倍。

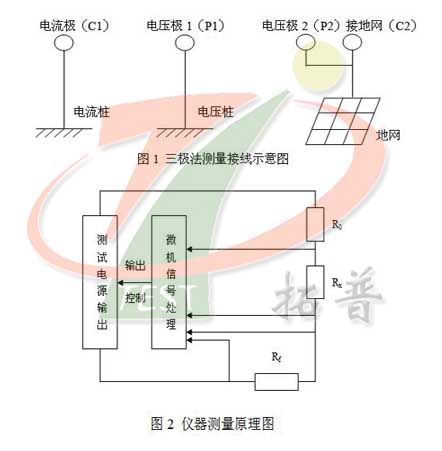

3）電流測試線和電壓測試線按規定的長度將一端與儀器相接后平行放出。另一端分別接在兩支地樁上（如下圖所示）。
4）將已放好的測試線檢查一遍，將萬用表一端接電流線或電壓線，另一端接地網線如無阻值顯示即為斷路，確認完好再進行測試。
5）檢查連線無誤后，給儀器接上AC220V/50HZ電源，對儀器進行通電。
6）按測量鍵，開始測量
7）儀器顯示測試結束后，記錄測試數據。
8）關掉儀器電源后，拆除連線，測試過程結束。
大地網接地電阻測試儀（TPDWC）測試過程中儀器自診說明
1）“請開機重啟”時候 ，可能是儀器內部電源保護，關機重啟。
2）“電源模塊錯誤，請聯系廠家”時候，把光標移動到“地網”上，按十下“確認” 鍵，聽到儀器喇叭響一聲，并且在屏幕的左下角出現一個反色的打印機符號。然后關機重啟。
3）測試電流為0.0A時候，可能“電流線”連線與“電流極”地樁接觸不良或地樁太少，需增加地樁，減少回路電阻。地樁深度不少于0.5m。電流樁電阻應該小于200Ω。
4）若儀器顯示的測量值極低（小于0.01Ω）則可能是電壓線未連接上。
5）儀器檢測時候，必須在C1輸出端串接20歐以上的電阻，用來模擬現場電流樁電阻，否則有可能造成測量數據誤差偏大?！?br /> 大地網接地電阻測試儀（TPDWC）測試過程中注意事項
1）為使測試順利進行，測試前請先用萬用表檢查測試導線與地樁的接觸點是否完好，并測量已放好的線是否有斷路現象。
2）四極法測量時儀器會自動消除接線誤差。
3）當光標在電流上時候，按一下“確認”鍵,在屏幕左下角會出現或消失打印機小符號，代表選擇或取消自動打印功能。
4）本儀器如出現其它故障，請不要私自拆檢。
信息整理：揚州拓普電氣科技有限公司
