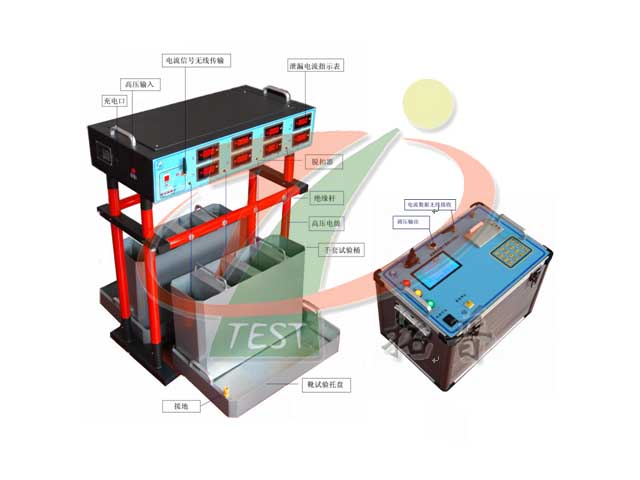

全自動絕緣靴（手套）耐壓試驗儀操作規范及注意事項
全自動絕緣靴手套耐壓試驗儀操作規范
1）用導線將接地端與試驗室的地線可靠連接。
2）高壓試驗變壓器的高壓輸出端接在側面紅色端子高壓輸入端。
3）測量裝置用電源線接通AC220V電源，進入充電狀態，“充電”、“電池電壓”指示燈點亮，打開電源開關，開關中的燈點亮，無線傳輸旁邊的指示燈1秒后開始間隙閃爍，這試驗機上有8個通道的電流顯示“00.00”，因還未加電流，顯示應該均為“00.00”，試驗機上電流顯示單位為mA。.
4）絕緣靴的安裝：大的不銹鋼矮盤放在地上，用自來水（使其導電）放在不銹鋼矮盤上，將絕緣靴浸在水上，絕緣靴內倒入適量鋼珠（鋪滿靴底，其高度不小于15mm），把鐵鏈放入鞋內并接觸到鋼珠。
5）絕緣手套的安裝：將不銹鋼桶放在托盤上，桶內裝入約半桶電阻率不大于100Ω•m的水(一般用自然水即可)，在被試手套內注入相同的水,然后將手套浸入不銹鋼桶中，使手套內外水平面呈相同高度，手套應有90mm的露出水面部分，這一部分應該擦干，把鐵鏈放入手套中，使其浸入手套內的水中。
絕緣靴試驗操作方法
1）常用絕緣靴試驗
絕緣靴預防性試驗的電壓是15kV，保持1分鐘，泄漏電流不大于7.5mA者為合格。該7.5mA判定值是固定的。放好絕緣靴后請直接按操作界面進行試驗。
2）其它被試品試驗
其它被試品試驗時，試驗方法同上，僅在電壓和泄漏電流兩個參數上有區別：試驗電壓可根據用戶需要自定，保持1分鐘，泄漏電流機器設定不大于10mA者為合格，用戶可根據具體情況自行判定（或參絕緣手套試驗操作方法
1）低壓型絕緣手套試驗：
低壓型絕緣手套預防性試驗的電壓是2.5kV，保持1分鐘，泄漏電流不大于2.5mA者為合格。該2.5mA判定值是固定的默認的值是2.5mA。安裝試件后直接按試驗機上的操作界面試驗。
2）高壓型絕緣手套試驗
該試驗的方法僅在電壓和泄漏電流兩個參數上有區別：高壓型絕緣手套預防性試驗的電壓是8kV，保持1分鐘，泄漏電流不大于9mA者為合格。
全自動絕緣靴手套耐壓試驗儀操作注意事項
1）本儀器屬于高壓設備，請?jiān)敿?xì)閱讀說明書，并在有高壓常識人員在場指導下方可進行試驗。
2）脫扣器和試驗箱在充電時切勿進行試驗，這樣會將電源地引入脫扣器或試驗箱，造成設備對地?fù)舸?br /> 3）手套試驗時切勿將水倒入試驗箱體內，以免將試驗機內元件損壞。
4）本設備輸出高壓為自動升壓和自動降壓，請?jiān)诮祲和戤吅螅P(guān)掉電源，拔開插頭后，方可進行試品撤換。
5）本儀器變壓器和試驗機均為帶高壓設備，請布置好安全圍攔，和設置好警戒人員后方可進行試驗。操作箱部分為安全部分，可以放心進行操作。
6）試驗前請檢查儀器地線的連接與大地是否連接好。
7）高壓泄漏指示電流表只是作為校對用，不要長時間工作。
8）使用中，電池電壓的指示燈僅一個亮?xí)r應停止工作，及時充電，避免蓄電池放電過度而損壞。電池長時間不用，應1-2個月對其進行一次充電，以延長其壽命。一般蓄電池的的壽命約300次。發現充滿的電池很快用到電壓低的現象，說明電池容量變小了，可更換電池。電池是12V免維護鉛蓄電池。更換蓄電池需要打開試驗機的上蓋，取出舊蓄電池，換上新電池固定，把舊電池上的兩根引線（帶插片）分別接到新電池上，注意紅線接正極，黑線接負極。要保證插頭良好接觸。
信息整理：揚州拓普電氣科技有限公司
