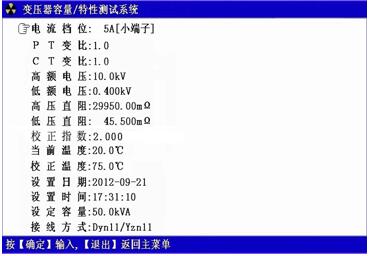

揚州拓普電氣科技有限公司專業打造的變壓器空載短路特性參數測試儀參數設置屏如下圖所示：

圖上、參數設置屏
圖中可見下一行為提示行，提示行提示‘按【確定】輸入，【退出】返回主菜單’如圖所示，此時上下按鍵可將手形指針指向其他選項，共九行代表九種參數，包括：PT變比、CT變比、高額電壓、低額電壓、當前溫度、設置日期、設置時間、設定的容量、接線方式，光標指向哪一項，可對哪項進行改變，圖八中選中項為PT變比，按確定鍵能修改PT變比的數值。
各項參數的具體說明如下：
1）電流檔位：電流量程的選擇，包括5A和100A兩檔。
2）PT變比：當被測電壓超過本儀器的電壓測量范圍時，需要外接電壓、電流互感器擴展量程進行電壓、電流的測試。此時需要根據外接電壓互感器的變比值進行此參數的設置。例如：采用10kV/400V時，應將電壓變比設置為25。
3）CT變比：當被測電壓或電流超過本儀器的測量范圍時，需要外接電壓、電流互感器擴展量程進行測試。此時需要根據外接電流互感器的變比值進行此參數的設置。例如：采用100A/10A的電流互感器時，應將電流變比設置為10。
4）高額電壓：被測變壓器的高壓側額定電壓，單位kV。
5）低額電壓：被測變壓器的低壓側額定電壓，單位kV。
6）高壓直阻：被測變壓器的高壓側繞組的直阻值，取3個線電阻平均值。
7）低壓直阻：被測變壓器的低壓側繞組的直阻值，取3個線電阻平均值。
8）校正指數：數值決定于鐵芯硅鋼片種類，熱軋的取1.8，冷軋的取1.9～2。
9）當前溫度：輸入當前被測變壓器的本體溫度。
10）校正溫度：用于對測試結果做溫度校正，國標要求變壓器的短路損耗應在溫度為75℃（針對油浸式變壓器，干變根據不同要求分別為100℃、120℃、145℃）時進行，所以額定條件的數據都是在75℃時的標準數值，必須將測試結果校正到75℃，因此當前溫度的準確直接影響容量的判斷結果。
11）設置日期：用來對日期進行設置，調整當前顯示的年、月、日。
12）設置時間：用來對時間進行設置，調整當前顯示的時、分、秒。
13）設定容量：被測變壓器的額定容量值，單位kVA。
14）接線方式：指被測變壓器的內部接線方式（即聯結組別），包括Y/Yn0、D/Yn11、Y/Zn11幾種方式。
