便攜式高壓直流發生器的主要特點及操作步驟
便攜式高壓直流發生器的主要特點及操作步驟！

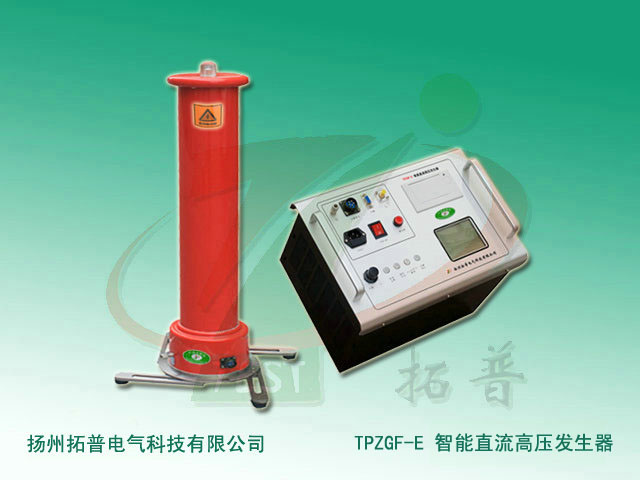

揚州拓普電氣科技有限公司專業打造的便攜式高壓直流發生器適用于廠礦企業動力部門、電力部門、科研單位、鐵路、發電廠等對高壓氧化鋅避雷器、磁吹避雷器電導電流測量,電力電纜直流耐壓試驗,大容量發電機組直流耐壓試驗以及其他需要直流高壓電源的場合。
便攜式高壓直流發生器主要特點
1、精度高、測量準確。電壓、電流表均為數字顯示,電壓分辨率為0.1kV ,電流分辨率為1uA,控制箱上電壓表直接顯示加在負載試品上的電壓值,使用時無需外加分壓器,接線簡單。儀器具有高、低壓端測量泄漏電流,高壓端采用圓形屏蔽數字表顯示,不怕放電沖擊,抗干擾性能好,適合現場使用。
2、增設了高精度75%VDC-1mA的功能,做氧化鋅避雷器測量帶來極大的方便。輕輕-按無須計算。 該儀器控制箱上有75%的電壓功能鍵,在做避雷器試驗時,當電流升到1000uA時、就按下0.75UDC--1mA的按鈕,這時電壓表、電流表所顯示的值就是75%的數據,做完后應立即將調壓電位器回到零位上,并應立即按綠色按鈕,切斷高壓并關閉電源開關。再做其它的試驗。
3、采用先進技術、工藝制造,率先應用PWM中頻脈寬調制技術、 脈沖串邏輯陣列調制,采用大功率IGBT器件和電壓大反饋,從而使輸出高壓穩定度更高,波紋系數更小。
4、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強,保護完善可靠,使操作安全,各種技術指標均優于行業標準。
5、方便的過電壓整定設置功能,采用了數字撥盤開關,能將整定電壓值直觀顯示,操作更隨意,顯示數值單位為kV。
便攜式高壓直流發生器操作前準備
1.控制箱上的顯示燈、開關、旋鈕等已標清楚,看此操作說明時請參照控制箱的面板元器件名稱使用。
2.倍壓筒底盤側面有(四)五芯插座為聯接控制箱電纜之插座,底盤側面有銅接線柱為接地端子作連接地線用。
3.附帶的高壓屏蔽電流表為數顯微安表,表頂端上的插孔為連接被試品的線插孔,同時也作為電源開關,不用時請拔掉插頭,就自動關閉電源。換電池時請將后蓋旋下,換好后請將后蓋旋緊。
4.使用前準備
4.1試驗器在使用前應檢查其完好性,聯接電纜不應有斷路和短路,設備無破裂等損壞。
4.2將倍壓筒從機箱中取出放置到合適的安全位置,分別聯接好電源線、電纜線和接地線。保護接地線與工作接地線以及放*電棒的接地線均單獨接到試品的地線上(即一點接地)。 嚴禁各接地線相互串聯。為此,應使用專用接地線。
便攜式高壓直流發生器操作步驟
1.將控制箱面板上的接地端子與高壓塔的接地接線柱用接地線連接在一起并現場或試驗室的地線接牢。 為保證您現設備的安全,請務必反復檢查地線,確保各接地線良好。
儀器的七芯電纜連接控制箱與高壓塔,電纜兩端為同樣的快速插頭,注意用插頭側面豁對準插座內側粗凸部分插入并順時針擰緊。(可用電纜任-端連接控制箱或高壓塔)接好電源線 ,電源為單項交流220V ,工頻50Hz。
2.打開電源開關,此時電源開關綠燈和面板表亮。則高壓指示綠燈亮,如高壓提示蜂鳴器處在開的位置,則鳴叫以提示操作者在加高壓,此時,順時針旋轉高壓輸出調節鈕,則升高壓,電壓表顯示為負載試品上的電壓KV值,電流表則顯示試品上流過的電流與所有泄漏電流之和,但不包括內置高壓分壓器的電流。電流以微安單位UA值。如果打開電源開關,高壓顯示綠燈不亮 ,且故障顯示中“回零”紅燈亮?xí)r,則表示高壓輸出調節鈕未在零位上,請逆時針旋轉此鈕至“零位”上,并將微調電壓旋鈕回到零位上,“回零”燈滅,在順時針調節即可升壓。
3.若不需要額定輸出電壓范圍內的調節保護時,要把過壓保護整定鈕順時針旋至最大值,此時,當輸出電壓超過額定輸出電壓時即自動保護,切斷高壓。若要求在額定輸出電壓范圍內進行調壓保護時,請空載升壓按以上步驟升壓到預定的保護電壓上,再將過壓保護整定旋鈕慢慢逆時針旋轉到所需要的電壓上,作過壓保護動作, "過壓"指示燈亮,保持過壓保護整定旋鈕就定于此位置上,將升壓旋鈕回到零位上,關閉電源。接上試品,則以后升壓超過預定電壓時即自動切斷高壓。
4.當發生過壓、過流等故障時,壓自動切斷,壓顯示綠燈滅,蜂鳴器停止鳴叫,相應故障指示燈亮,說明試品已短路,若要重新啟動時,應將高壓輸調整鈕回到零位上,微調旋鈕同樣在零位上,再關電源開關,然后再打開電源開關,才能切除保護重新升壓。
●正常工作關機時,應先將高壓調整旋鈕逆時針回到零位上,再將微調電壓旋鈕回到零位上,較后關電源開關。
●電源開關兼用于保護重置開關,故當故障顯示燈(回零顯示燈除外)亮后應關閉電源開關再打開才能解除保護,重新升壓。
5.負載為大容性負載時,為避免充電電流過大而觸發過流保護,請適當放慢升壓速度。試驗完畢后,將輸出電壓調整鈕逆時針旋至零位上,此時電壓表仍顯示試品上的電壓值,請等試品通過高壓塔放電至20KV以下再用接地棒放*電，以確保安全。
信息整理：揚州拓普電氣科技有限公司
