無線二次壓降在線測試儀的單路和相位測量方法說明

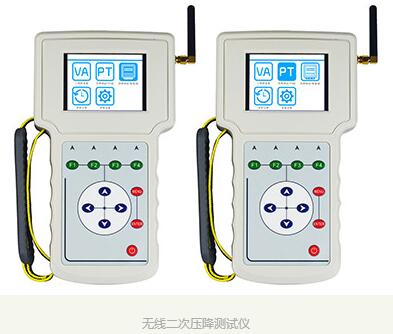

無線二次壓降測試儀是分布式無線同步測量電壓互感器二次壓降以及伏安相位等電參數的儀器，由兩臺手持測量終端組成，每臺手持終端單獨使用時，可以當作三相伏安相位表使用。兩臺同時使用時可以無線同步測量六路電壓幅值，相位等參數，可以測量單相或者三相電壓互感器二次壓降，測試現場不需要在電能表側和PT端之間拉設臨時電纜，從測試原理上杜絕了因拉設電纜可能引起的電網事故，既保證了電能計量的準確性，又不影響電網的安全穩定運行，解決了傳統的PT二次回路壓降測試儀測試時拉線工作量大、容易出事故的難題。
無線二次壓降測試儀徹底解決變電站內分布式同步測量的問題，無需GPS，無需放電纜來引入?yún)⒖茧妷海苊庥捎陔娎|絕緣或者操作問題造成的PT二次短路，簡單實用。
無線二次壓降測試儀又稱二次壓降在線測試儀、互感器二次壓降在線測試儀,單臺主機可以完成三相電壓、電流、相位、頻率、功率、功率因數、三相不平衡度等電參數的高精度測量,具有體積小，重量輕，攜帶方便，接線簡單，測試準確等優點。
單路測量界面用大字體顯示單路的電壓，電流，相位，功率因數，功率，頻率參數。大字體顯示更清晰簡潔，不同于三相伏安界面，本界面下的可以測量,UA,UB,UC任一相的頻率。界面如圖1所示。
保持功能使屏幕上的參數測量值，保持不變，便于用戶讀取、分析等。通過按下F2鍵即可實現當前測量結果的保持與取消保持。
按下F1鍵，無線二次壓降測試儀跳轉到矢量圖界面。
按下F3鍵，實現A相/B相/C相 通道的切換。
按下F4鍵，無線二次壓降測試儀跳轉到相位測量界面。
相位測量界面以UA為相位參考，分別顯示UB,UC,IA,IB,IC的絕對相位，并計算每一相電壓與電流之間的相位差，同時顯示UA,UB,UC,IA,IB,IC的幅值。
保持功能使屏幕上的參數測量值，保持不變，便于用戶讀取、分析等。通過按下F2鍵即可實現當前測量結果的保持與取消保持。
信息整理：無線二次壓降在線測試儀生產廠家揚州拓普電氣科技有限公司
無線二次壓降測試儀徹底解決變電站內分布式同步測量的問題，無需GPS，無需放電纜來引入?yún)⒖茧妷海苊庥捎陔娎|絕緣或者操作問題造成的PT二次短路，簡單實用。
無線二次壓降測試儀又稱二次壓降在線測試儀、互感器二次壓降在線測試儀,單臺主機可以完成三相電壓、電流、相位、頻率、功率、功率因數、三相不平衡度等電參數的高精度測量,具有體積小，重量輕，攜帶方便，接線簡單，測試準確等優點。
單路測量界面用大字體顯示單路的電壓，電流，相位，功率因數，功率，頻率參數。大字體顯示更清晰簡潔，不同于三相伏安界面，本界面下的可以測量,UA,UB,UC任一相的頻率。界面如圖1所示。
保持功能使屏幕上的參數測量值，保持不變，便于用戶讀取、分析等。通過按下F2鍵即可實現當前測量結果的保持與取消保持。
按下F1鍵，無線二次壓降測試儀跳轉到矢量圖界面。
按下F3鍵，實現A相/B相/C相 通道的切換。
按下F4鍵，無線二次壓降測試儀跳轉到相位測量界面。
相位測量界面以UA為相位參考，分別顯示UB,UC,IA,IB,IC的絕對相位，并計算每一相電壓與電流之間的相位差，同時顯示UA,UB,UC,IA,IB,IC的幅值。
保持功能使屏幕上的參數測量值，保持不變，便于用戶讀取、分析等。通過按下F2鍵即可實現當前測量結果的保持與取消保持。
信息整理：無線二次壓降在線測試儀生產廠家揚州拓普電氣科技有限公司
