輸電線路工頻參數測試儀操作使用過程中接線與拆線步驟
儀器接線前、測試前，被測線路的本端必須處于接地狀態！待準備工作完畢后，才能將本端接地解除！請務必保證安全操作！被測線路一般有達數千伏感應電壓，務必帶絕緣手套！
1. 將被測試線路的引下線可靠接地；
2. 將儀器保護地用裸銅線可靠接入大地；
3. 將電源輸出信號地N可靠接入大地；
4. 各接地端子應分別接地，不能在面板上將各端子短接后接地！
5. 將儀器測試線連接至被測試線路的引下線；
6. 開始測試前打開線路引下線的接地；
7. 所有測試完成后，將線路引下線可靠接地；
8. 拆除儀器測試線；
9. 拆除電源信號地N和裸銅地線；
10. 恢復被測線路狀態。
任何不按操作程序的行為，都有可能造成設備損壞或操作人員的人身安全！
簡要說明
新建高壓輸電線路在投入運行之前，除了檢查線路絕緣情況、核對相位外，還應測量各種工頻參數值，作為計算系統短路電流、繼電保護整定、推算潮流分布和選擇合理運行方式等工作的實際依據。一般應測的參數有直流電阻R、正序阻抗Z1、零序阻抗Z0、正序電容C1和零序電容C0、相間電容C12 。
對于同桿架設的多回路或距離較近、平行段較長的線路、還需測量耦合電容Cm和互感阻抗Zm。
測量參數前，需要記錄線路的有關設計資料如線路名稱、電壓等級、線路長度、桿塔型式、導線型號和截面等，并根據這些資料和現場情況作出測試方案。
在傳統的輸電線路工頻參數測試中，采用三相自耦變和大容量隔離變壓器提供測試電源，通過電力計量用的CT和PT作電信號變換，zui后用指針式的高精度電壓表、電流表、功率表測量各個電參數，zui后計算得到輸電線路工頻參數測試結果。使整套試驗設備體積大、重量大，需要吊車配合工作，十分不利于現場測量，而且由于測試電源為工頻電源，極易與耦合的工頻干擾信號混頻，帶來很大的測量誤差，需要大幅度提高信噪比，這對電源的容量和體積又進一步提高。
本儀器能夠準確測量各種高壓輸電線線路(架空、電纜、架空電纜混合、同桿多回架設的工頻參數（正序電容、零序電容、正序阻抗、零序阻抗、互感和耦合電容、相間電容等）。
儀器采用一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。
功能特點
1、快速準確的完成線路的正序電容、零序電容、正序阻抗、零序阻抗等參數測量，同時還可以測量線路間的互感電抗、耦合電容、相間電容測量；
2、抗干擾能力強，能在異頻信號與工頻信號比為1:10的條件下準確測量；
3、外部接線簡單，僅需一次接入被測線路的引線線就可以完成全部的線路參數測量；徹底解決現有測試手段存在的測試接線倒換繁瑣、干擾、穩定度、精度等方面的問題。
4、儀器以高速單片機為內核，實現測試電源、儀表、計算模型一體化，將一卡車的設備濃縮為一臺儀器。
5、儀器采用320*240大屏幕點陣液晶顯示，進口旋轉鼠標操作，嵌入式漢字微型打印機打印結果；
6、儀器測試過程快捷，儀器自動完成測試，一分鐘完成一個序參數的測量，試驗時間縮短，20分鐘內可完成傳統方法1天的工作量；
7、測量精度高，三組異頻電源42.5Hz/57.5Hz 45Hz/55Hz 47.5Hz/52.5Hz 一組工頻電源50.0Hz/50.0Hz 可供選擇，輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量；

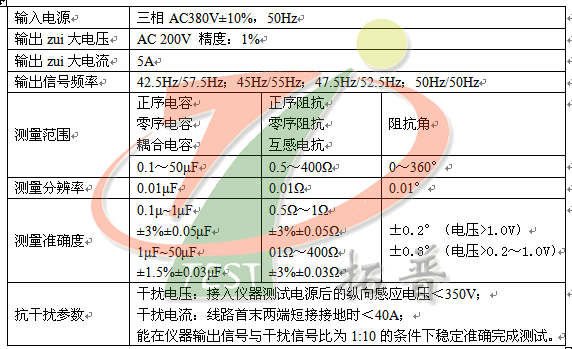

技術參數
