產品簡要說明

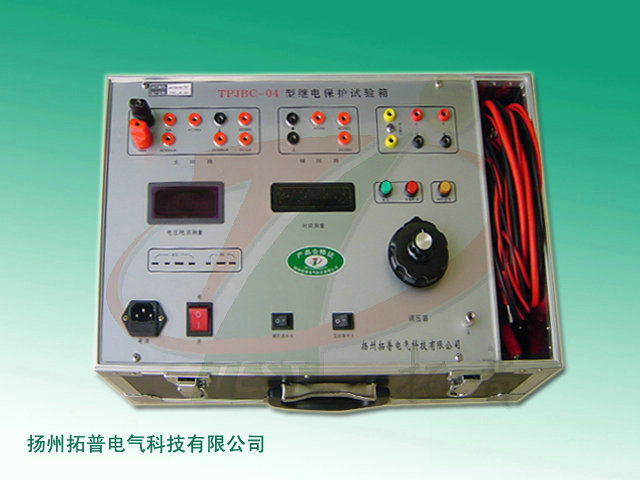

揚州拓普電氣科技有限公司提供的繼電保護試驗箱采用雙碳刷調壓器(即雙面調調壓器)，大旋鈕調節負載較重的交直流電壓、電流，小旋鈕調節負載較輕的交直流電壓、電流，可兩路同時輸出。采用0.5級數字表，高精度傳感器，測量準確，采用六位數顯電秒表，可滿足時間測量?？蓾M足電壓、電流、時間、中間、信號、反時限等單元件繼電器校驗及整組試驗。實為繼電保護工作人員外出作業的良好工具。
主要技術指標
1、輸入電源：AC220V±l0% 5OHz
2、標稱容量：0.7kVA(可根據要求增加或減小容量)
3、輸出：
主回路：AC 0--250V (3A) (大旋鈕調節)
0--5A(15V)串電阻
0--100A(l0V)
DC 0--350V(3A)
0--500M A (15V)串電阻
0--5A (15V )
輔回路： AC (小旋鈕調節) AC 0--250V( 0.3A)
DC 0-- 350V (0.3A)
4、測量范圍：
測電壓范圍：0--500.0V (直測 )
測交流電流范圍：0--5A (直測 ) 0--100.0A (傳感器輸入)
測直流電流范圍：0--500.0mA (直測 ) 0-- 5.00A (分流器輸入)
測時間范圍：0--99.999S (分辨率為1ms)
5、標準度：測量標準均為0.5級
儀器工作原理
1原理說明
儀器分為主回路和輔回路兩個回路，主回路采用大旋鈕調節，輔回路采用小旋鈕調節，主回路通過面板上“輸出選擇” 按鍵開關控制其輸出的各種量，并且每切換一種輸出的同時，儀器上的數字電壓/電流表可自動監視其輸出值。輔回路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。
1.1主回路原理
輸入的AC220V電源經保險通過輸出控制繼電器K1進入雙碳刷調壓器T1輸入端，通過T1大旋鈕調節的電量進入隔離變壓器T2(兼升流器)，升流器分三個抽頭輸出，一個抽頭為AC0--250V輸出，額定電流為3A;該抽頭輸出電壓經整流濾波后可輸出0--350V直流電壓;第二個抽頭為15V(5A)，該抽頭一路經傳感器通過繼電器控制輸出0--5A交流電流，一路經繼電器轉換可輸出0-5A或0--500mA直流電流;第二個抽頭為10V (100A)大電流端，該抽頭穿過傳感器一次側直接輸出100A電流，該回路帶負載能力較強，但輸出稍有過載，不能長時間處于大電流狀態下。
1.2輔回路
與主回路輸入一樣，AC220V電源經保險進入雙碳刷調壓器T1的輸入端;通過T1小旋鈕調節的電壓量，通過隔離變壓器T4可直接調節輸出0--250V交流電壓或0--350V直流電壓，此回路額定電流為1A。按下輔回路“輸出控制”開關，調節小旋鈕即可輸出。
1.3測量回路
由大旋鈕調節的主回路輸出量交流“0--250V”、 “0--5A”、“0--100A”，直流“0--350V”、“0--500mA”、“0--5A”通過設備內線路板上繼電器轉換，每切換一個檔，便可監視所對應的輸出量。
1.4時間測量
設備內置6位數顯秒表，電秒表可內部啟動，也可外部啟動。內部啟動時，按下“輸出控制”開關，即可啟動秒表，通過接點短接設備面板上停表端子Ⅱ和⊥即可停止秒表。
1.5聲光提示電路設備內置聲光提示電路，在被測斷電器接點動作時，可將接點接入試驗箱聲光提示插孔，試驗箱內發出報警聲或發光，提示斷電器接點動作情況。
儀器使用方法
1使用前的檢查或準備
儀器使用前應先進行外觀檢查，并將三芯電源線接地端可靠接地，然后儀器試通電，此時兩表頭應為亮態，用手觸按“輸出選擇”按鍵開關，輸出狀態指示燈應自左向右選擇正常。
2主回路電壓輸出操作
將輸出狀態選擇在“AC0-250V”檔，按下試驗箱右下角主回路“輸出控制開關”，緩慢調節調壓器大旋鈕，此對電壓/電流表應有“0--250V”交流電壓顯示。要輸出“DC0--350V”，將輸出狀態選擇在“DC0--350V”檔，調節方法同上。
3主回路電流輸出操作
將輸出狀態選擇在“AC0--5A”檔，按下主回路 “輸出控制開關”緩慢調節壓器大旋鈕，此時，電壓/電流表應有“0--5A”電流顯示，其他電流調節類同此方法。
4輔回路輸出操作
按下輔回路“輸出控制”開關，緩慢調節小旋鈕，在輔回路輸出端子上即有AC “0--250V”、DC“0--350V”輸出，此輸出不在電壓/電流表上監視。
5使用方法舉例：
1電壓繼電器吸合及釋放試驗
先將儀器處于準備狀態，被試?yán)^電器線圈接至對應電壓輸出端子上，按下“輸出控制”開關，緩慢調節大旋鈕，使輸出電壓平穩上升，至繼電器吸合時，記錄吸合電壓，再反方向調節大旋鈕，至繼電器釋放，記錄下釋放電壓，據此可算出被試?yán)^電器返回系數。如被試?yán)^電器為過電壓繼電器，則反方向進行。
2電流繼電器整定值試驗
將被試?yán)^電器從線路上解除，接至本儀器電流輸出端子上，選擇合適的輸出電流檔，比如“0--5A”或“0--100A”檔，按下“輸出控制”開關，緩慢調節大旋鈕至繼電器動作，觀察電壓/電流表數值，判斷繼電器動作情況。
3時間繼電器延時時間的測定
將被試?yán)^電器接至輸出端子上 (根據繼電器要求確定工作電壓為交流或直流)，調至額定動作值，停電復原。被試?yán)^電器延時動合觸點接至Ⅱ、⊥端子上，按下“輸出控制”開關，繼電器線圈得到額定工作電壓，并同時啟動秒表，待延時時間過后，秒表計數停止，此時秒表所顯數字即為該時間繼電器的延時閉合時間，若要測延時釋放時則原理同前，實際接線反之。
4中間繼電器試驗 (帶保持線圈)
確定被試?yán)^電器為何種動柞形式 (電壓或電流動作)，何種保持形式 (電壓或電流保持)。以電流動作電壓保持為例 (直流繼電器)，選擇好直流電流輸 出檔 (0--500mA或0--5A)，按下 “輸出控制”開關，緩慢調節大旋鈕至繼電器動作，記下動柞電流，再把輔回路輸出接至繼電器保持線圈端，緩慢調節小旋鈕至繼電器額定值，記下保持電壓值，根據動作或保持情況，判定繼電器的好壞。
總之，只要掌握了本儀器各種輸出量和測量儀表的轉換關系，可根據被試?yán)^電器具體情況，舉一反三，靈活運用，在此不一一例舉。
秒表具體使用方法見后面所附說明。
操作注意事項
1通電前，各輸出端子不應接有負載，調壓器復零位，“輸出控制”開關應在關斷位置。
2電壓輸出端子不可帶低阻負載，以免過流導致發熱。
3主回路和輔回路每次只能輸出其中的一種量。
4輔回路和主回路同時輸出時，應選擇主回路輸出電流。
5貯存、運輸使用過程中應注意防震、防潮，避免劇烈沖擊和跌落損傷。
小貼士
負序電流繼電器，當其電抗變壓器的兩個一次繞組或二次繞組與中間變流器的繞組相應極性接反時，會產生什么結果?怎樣防止?
答：負序電流繼電器的電抗變壓器兩個一次繞組或二次繞組與中間變流器繞組的相應極性接反時，負序繼電器將變?yōu)檎蚶^電器。由此繼電器構成的保護在投入運行后，盡管沒有發生不對稱故障，但只要負荷電流達到一定數值時，就會誤動作。為保證負序電流繼電器接線正確，防止出現上述情況，必須采取以下措施：
(1)通三相電源檢查負序電流繼電器的定值。
(2)用單相電源試驗時，應按照負序?yàn)V過器的原理測量其相對極性，使之合乎要求，并須用負荷電流來檢驗，確認接線正確無誤后，才投入運行。
微機繼電保護裝置運行程序的管理應遵循什么規定?
答：微機繼電保護裝置運行程序的管理應遵循以下規定：
(1)各網(省)調應統一管理直接管轄范圍內微機繼電保護裝置的程序，各網(省)調應設繼電保護試驗室，新的程序通過試驗室的全面試驗后，方允許在現場投入運行。
(2)一條線路兩端的同一型號微機高頻保護程序版本應相同。
(3)微機繼電保護裝置的程序變更應按主管調度繼電保護專業部門簽發的程序通知單嚴格執行。


信息整理：便攜式繼電保護試驗箱廠家揚州拓普電氣科技有限公司
