35kV電力變壓器繞組的電壓比極性接線組別試驗指導作業規范
測試方法
在出廠試驗時，檢查電力變壓器極性與接線組別及所有分接頭的變壓比，目的在于檢驗繞組匝數、引線及分接引線的連接、分接開關位置及各出線端子標志的正確性。對于安裝后的變壓器，主要是檢查分接開關位置及各出線端子標志是否正確?？墒褂脤Ｓ米儔罕葴y試儀進行測試。
試驗原理接線圖（參照廠家全自動變比組別測試儀使用接線）。
試驗步驟
將專用變壓比側試儀與被測變壓器的高壓、低壓繞組用測試線正確連接。根據被測變壓器的銘牌、型號對變壓比測試儀進行設置。運行測試儀便可得到被測變壓器的變壓比、極性與接線組別。
試驗結果判斷依據（或方法）各相應分接的電壓比順序應與銘牌相同。電壓35kV以下，電壓比小于3的變壓器電壓比允許偏差為±1%，其他所有變壓器的額定分接電壓比允許偏差為±0.5%，其他分接的偏差應在變壓器阻抗值（%）的1/10以內，但不得超過1%。三相變壓器的接線組別或單相變壓器的極性必須與變壓器的銘牌和出線端子標號相符。
注意事項
對于一個繞組有分接開關的多繞組變壓器，可只測量帶分接開關繞組對一個繞組所有分接頭的變壓比，而對第三繞組只測額定變壓比。測試前應正確輸人被測變壓器的銘牌、型號。

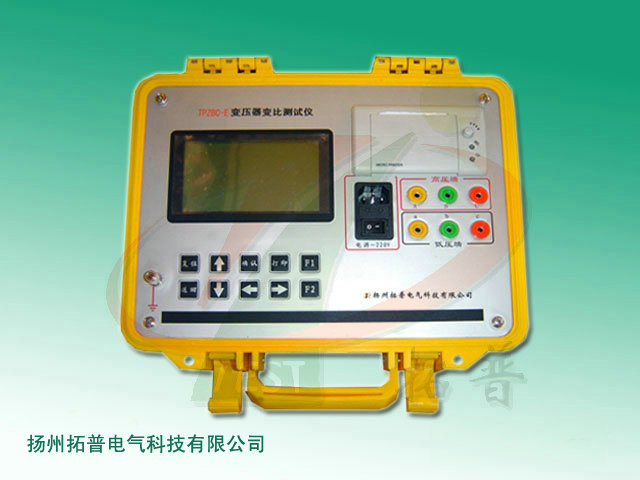

附：TPZBC-E型全自動變比組別測試儀技術參數
1、量 程：0.9～10000
2、精確度：0.2%±2字（1000以下） 0.5%±2字（1000～10000）
3、分辨率：0.0001
4、輸出電壓：160V、10V自動換檔
5、工作電源：AC 220V±10%、50Hz
功能特點
1、測試量程寬，可達10000。
2、測試速度快，10秒鐘完成三相測試。
3、適合Z形聯接變壓器測試。
4、具有盲測變比、組別測試功能。
5、不掉電時鐘和日期顯示，數據存儲功能。
6、高、低壓反接的保護功能。
7、變壓器短路、匝間短路保護功能。
8、熱敏打印機輸出功能，快速、無聲。
9、全自動變比測試儀體積小、重量輕。
安全措施
1、使用本儀器前一定要認真閱讀本使用說明書。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內外均可使用，但應避開雨淋、塵埃過濃、高溫、陽光直射場所使用。
4、儀表應避免劇烈振動。
5、對儀器的維修、護理和調整應由專業人員進行。
6、測試線夾的黃、綠、紅分別對應變壓器的A、B、C不要接錯。
7、高、低壓電纜不要接反。
8、測單相變壓器時只使用黃色和綠色線夾，不要用錯，不用的測試夾要懸空。
應用領域
在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及電力系統中變壓器運行過程中，根據電力預防性試驗規程要求對運行的變壓器定期進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試結果只為一相變比的資料。揚州拓普電氣科技有限公司專業打造的TPZBC-E型全自動變比組別測試儀器采用一次完成三相變比測試，測試速度快，準確度高。大大節省了測試時間，為客戶的現場試驗提高了效率。
信息整理：全自動變比組別測試儀專業生產廠家揚州拓普電氣科技有限公司
