應用短路阻抗法儀器測試變壓器繞組變形的接線方法及注意事項
變壓器繞組變形的危害
變壓器遭受故障短路電流沖擊，繞組發生局部變形以后，即使沒有立即損壞，也有可能留下嚴重的故障隱患，例如：1)絕緣距離發生改變，固體絕緣受到損傷，導致局部放電。當遇到過電壓作用時，有可能發生匝間、層間、餅間擊穿，導致突發性絕緣事故，甚至在正常運行電壓下，因局部放電的長期作用而發生絕緣擊穿。2)繞組機械性能下降，抗短路能力降低。當再次遭受故障短路電流沖擊時，繞組的變形現象加劇，甚至因承受不住巨大的電動力作用而發生損壞。
變壓器繞組變形測量接線方法
短路阻抗法適用于測量單相和三相變壓器。在變壓器的高壓繞組側接電壓，在低壓繞組側短路。短接用的導線需要用專用的大電流導線，保持出線端子接觸良好減小引線的回路電阻。變壓器的另一側施加試驗電壓，從而產生流經阻抗的電流，同時測量加在阻抗上的電流和電壓,此電壓、電流的基波分量的比值就是被試變壓器的短路阻抗。根據短路阻抗的變化量來判斷繞組是否變形，只要將測得的短路阻抗與變壓器正常時的測量值同出廠數據相比即可。
短路阻抗法測量時注意事項
短路阻抗法在做變壓器繞組變形測試時，為了保證測試精度，電壓測量回路應直接接在出線端子上。試驗用的額定電流不能小于10A，試驗時經變壓器繞組電流以在其額定電流的0.5% ~ 0.1%的數量級上或2-10A為宜，試驗電流也不能太大，否則因電源的過載使試驗電壓波形嚴重畸變，影響測試精度。

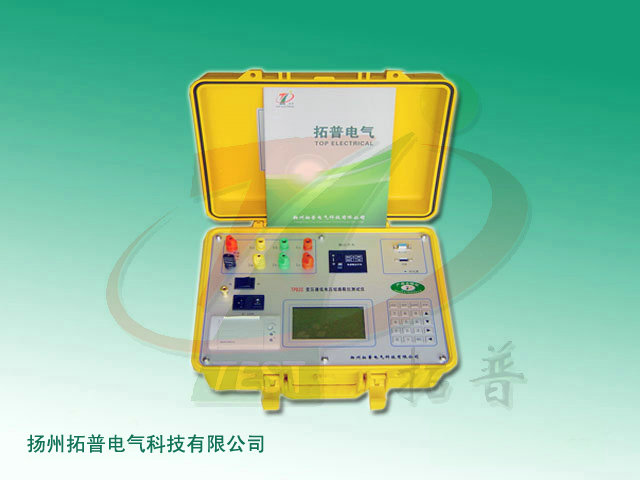

TPDZC 變壓器低電壓短路阻抗測試儀技術參數
產品簡介
變壓器在遭受近區突發短路后，應做低電壓短路阻抗測試或用頻響法測試?yán)@組變形，并與原始記錄比較，判斷變壓器無故障后，方可投運。低電壓短路阻抗測量是常規試驗項目中的基本項目，比較變壓器受到短路電流的沖擊前后測得的短路阻抗值，根據其變化大小，可以初步估計繞組變形程度。變壓器在短路電流沖擊后與zui初測試的低電壓短路阻抗變化不應大于2%。
低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的zui直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。
TPDZC 變壓器低電壓短路阻抗測試儀不用外接調壓器，一次接線，只需輸入?yún)?shù)，便可自動進行三相測試并自動計算阻抗誤差百分比，測試結果非常直觀，是現場測試變壓器有無繞組變形的快速檢測設備。
功能特點
1、采用AC220V低壓電源，自動對變壓器的AB、BC、CA高壓繞組施加電流，同步采集數據，自動計算阻抗誤差百分?jǐn)?shù)，測試結果直觀。
2、該儀器一次性接線，不用倒接測試線便可自動完成三相測試。
3、儀器即可單相測試，也可三相測試；即可手動測試，也可自動測試。
4、具有輸出限流功能，適用于任意阻抗的試品。
5、不用外接調壓器，便可對被測試品進行測量。
6、具有測量零序阻抗的功能。
7、具有測量電感的功能。
8、大屏幕液晶顯示，中文菜單，操作簡單，根據屏幕的提示即可完成操作。
9、具有打印、儲存功能；測試精度高、自動化水平高、體積小、重量輕等特點。
技術參數
1、電壓測量范圍：5～400V
2、電流測量范圍：0.1～20A
3、測量精度：0.2 級
4、工作電源：AC 220V ±10% 50Hz
信息整理：變壓器低電壓短路阻抗測試儀生產廠家揚州拓普電氣科技有限公司
變壓器遭受故障短路電流沖擊，繞組發生局部變形以后，即使沒有立即損壞，也有可能留下嚴重的故障隱患，例如：1)絕緣距離發生改變，固體絕緣受到損傷，導致局部放電。當遇到過電壓作用時，有可能發生匝間、層間、餅間擊穿，導致突發性絕緣事故，甚至在正常運行電壓下，因局部放電的長期作用而發生絕緣擊穿。2)繞組機械性能下降，抗短路能力降低。當再次遭受故障短路電流沖擊時，繞組的變形現象加劇，甚至因承受不住巨大的電動力作用而發生損壞。
變壓器繞組變形測量接線方法
短路阻抗法適用于測量單相和三相變壓器。在變壓器的高壓繞組側接電壓，在低壓繞組側短路。短接用的導線需要用專用的大電流導線，保持出線端子接觸良好減小引線的回路電阻。變壓器的另一側施加試驗電壓，從而產生流經阻抗的電流，同時測量加在阻抗上的電流和電壓,此電壓、電流的基波分量的比值就是被試變壓器的短路阻抗。根據短路阻抗的變化量來判斷繞組是否變形，只要將測得的短路阻抗與變壓器正常時的測量值同出廠數據相比即可。
短路阻抗法測量時注意事項
短路阻抗法在做變壓器繞組變形測試時，為了保證測試精度，電壓測量回路應直接接在出線端子上。試驗用的額定電流不能小于10A，試驗時經變壓器繞組電流以在其額定電流的0.5% ~ 0.1%的數量級上或2-10A為宜，試驗電流也不能太大，否則因電源的過載使試驗電壓波形嚴重畸變，影響測試精度。
TPDZC 變壓器低電壓短路阻抗測試儀技術參數
產品簡介
變壓器在遭受近區突發短路后，應做低電壓短路阻抗測試或用頻響法測試?yán)@組變形，并與原始記錄比較，判斷變壓器無故障后，方可投運。低電壓短路阻抗測量是常規試驗項目中的基本項目，比較變壓器受到短路電流的沖擊前后測得的短路阻抗值，根據其變化大小，可以初步估計繞組變形程度。變壓器在短路電流沖擊后與zui初測試的低電壓短路阻抗變化不應大于2%。
低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的zui直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。
TPDZC 變壓器低電壓短路阻抗測試儀不用外接調壓器，一次接線，只需輸入?yún)?shù)，便可自動進行三相測試并自動計算阻抗誤差百分比，測試結果非常直觀，是現場測試變壓器有無繞組變形的快速檢測設備。
功能特點
1、采用AC220V低壓電源，自動對變壓器的AB、BC、CA高壓繞組施加電流，同步采集數據，自動計算阻抗誤差百分?jǐn)?shù)，測試結果直觀。
2、該儀器一次性接線，不用倒接測試線便可自動完成三相測試。
3、儀器即可單相測試，也可三相測試；即可手動測試，也可自動測試。
4、具有輸出限流功能，適用于任意阻抗的試品。
5、不用外接調壓器，便可對被測試品進行測量。
6、具有測量零序阻抗的功能。
7、具有測量電感的功能。
8、大屏幕液晶顯示，中文菜單，操作簡單，根據屏幕的提示即可完成操作。
9、具有打印、儲存功能；測試精度高、自動化水平高、體積小、重量輕等特點。
技術參數
1、電壓測量范圍：5～400V
2、電流測量范圍：0.1～20A
3、測量精度：0.2 級
4、工作電源：AC 220V ±10% 50Hz
信息整理：變壓器低電壓短路阻抗測試儀生產廠家揚州拓普電氣科技有限公司
