直流高壓發生器出現過壓過流等故障時處理方法介紹
當直流高壓發生器發生過壓、過流等故障時如何處理?拓普電氣為大家簡要介紹一下。

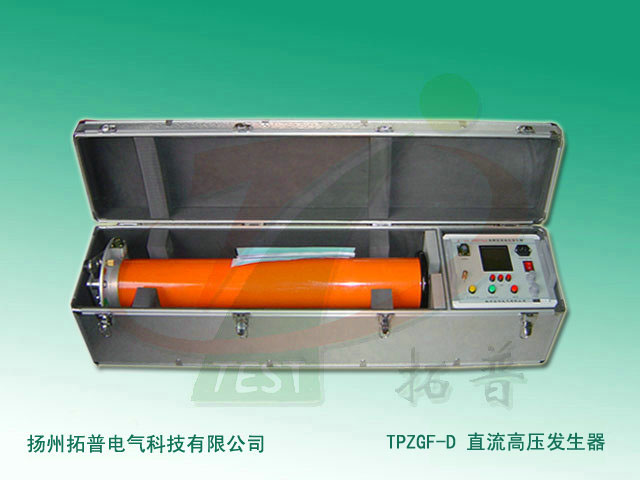

直流高壓發生器隨附有高壓屏蔽電流表為數顯微安表，連接試驗品的插線孔在表頂端上，也是做為電源開關，當停止使用的時候要拔掉插頭，就自動關閉電源。如果要更換電池時需要把上蓋鏍絲打開，換完之后要扣好蓋用鏍絲擰緊。扁園表換電池時要打開后蓋。
1、直流高壓發生器將控制箱面板上的接地端子與高壓塔的接地接線柱用接地線連接在一起并與現場或試驗室的地線接牢。為保證您與設備的安全，請務必反復檢查地線，確保各部接地良好。用提供的五芯電纜連接控制箱與高壓備壓筒，電纜兩端為同樣的快速航空插頭，注意用插頭側面豁口對準插座內側粗凸部分插入并順時針擰緊。(可用電纜任一端連接控制箱或高壓塔)接好電源線，電源為單項交流220V，工頻50Hz。
2、打開電源開關，此時電源開關燈(綠)和面板表亮。則高壓指示燈(綠)亮，如高壓提示蜂鳴器處在開的位置，則鳴叫以提示操作者在加高壓，此時，順時針旋轉高壓輸出調節鈕，則升高壓，電壓表顯示為負載試品上的電壓kv值，電流表則顯示試品上流過的電流與所有泄漏電流之和，但不包括內置高壓分壓器的電流。電流以微安單位uA值。如果打開電源開關，高壓顯示燈(綠)不亮，且故障顯示中"回零"燈(紅)亮?xí)r、則表示高壓輸出調節鈕未在零位上，請逆時針旋轉此鈕至"零位"上，并將微調電壓旋鈕回到零位上，些"回零"燈滅，再順時針調節即可升壓。
3、若不需要額定輸出電壓范圍內的調壓保護時，要把過壓保護整定鈕順時針旋至zui大值。此時，當輸出電壓超過額定輸出電壓時即自動保護，切斷高壓。若要求在額定輸出電壓范圍內進行調壓保護時，請空載升壓按以上步驟升壓到預定的保護電壓上，再將過壓保護整定旋鈕慢慢逆時針旋轉到所需要的電壓上，作過壓保護動作，"過壓"指示燈亮，保持過壓保護整定旋鈕就定于此位置上，將升壓旋鈕回到零位上，關閉電源。接上試品，則以后升壓超過預定電壓時即自動切斷高壓。
4、當發生過壓、過流等故障時，高壓自動切斷，高壓顯示燈(綠)滅，蜂嗚器停止鳴叫，相應故障指示燈亮，說明試品已短路，若要重新啟動時，應將高壓輸出調整鈕回零位上，微調旋鈕同樣在零位上，再關電源開關，然后再打開電源開關，才能切除保護重新升壓。正常工作關機時，應先將高壓調整旋鈕逆時針回到零位上，再將微調電壓旋鈕回到零位上，zui后關電源開關。電源開關兼用于保護重置開關，故當故障顯示燈(回零顯示燈除外)亮后應關閉電源開關再打開才能解除保護，重新升壓。
5、直流高壓發生器負載為大容性負載時，為避免充電電流過大而觸發過流保護，請適當放慢升壓速度。試驗完畢后，將輸出電壓調整鈕逆時針旋至零位上，此時電壓表仍顯示試品上的電壓值，請等試品通過高壓塔放電至20kv以下時再用接地棒放電，以確保安全。
直流高壓發生器操作說明
1、控制箱上的顯示燈、開關、旋鈕等已標清楚，看此操作說明時請參照控制箱的面板上元器件名稱使用。
2、高壓塔底盤側面有五芯插座為聯接控制箱電纜之插座，底盤側面有銅接線柱為接地端子作連接地線用。
TPZGF-B-200KV/2mA直流高壓發生器技術參數
①用途
直流高壓發生器專用于電力設備直流耐壓試驗及測量泄漏電流，是電力工業及科研單位對電纜、避雷器、變壓器設備進行絕緣檢測試驗的必要儀器。
②主要功能
采用變頻式開關電源，輸出穩定，不受電網電壓波動干擾。電壓輸出分為粗調及細調兩檔，可準確調節到所需電壓值。采用進口IGBT器件、以保證做到輸出紋波系數小。儀器自代75%按鍵，做氧化鋅避雷器更方便。
③主要技術參數
1、額定輸出電壓：0～200KV
2、輸出電壓極性：負極性
3、額定輸出電流：2mA
4、直流高壓脈動因數：小于0.5%
5、泄漏電流測量儀表準確度：誤差小于0.5%
6、內附直流高壓測量系統準確度：誤差小于1%
7、供電電源：交流220V ±10%、頻率50±1Hz
信息整理：直流高壓發生器生產廠家揚州拓普電氣科技有限公司
直流高壓發生器隨附有高壓屏蔽電流表為數顯微安表，連接試驗品的插線孔在表頂端上，也是做為電源開關，當停止使用的時候要拔掉插頭，就自動關閉電源。如果要更換電池時需要把上蓋鏍絲打開，換完之后要扣好蓋用鏍絲擰緊。扁園表換電池時要打開后蓋。
1、直流高壓發生器將控制箱面板上的接地端子與高壓塔的接地接線柱用接地線連接在一起并與現場或試驗室的地線接牢。為保證您與設備的安全，請務必反復檢查地線，確保各部接地良好。用提供的五芯電纜連接控制箱與高壓備壓筒，電纜兩端為同樣的快速航空插頭，注意用插頭側面豁口對準插座內側粗凸部分插入并順時針擰緊。(可用電纜任一端連接控制箱或高壓塔)接好電源線，電源為單項交流220V，工頻50Hz。
2、打開電源開關，此時電源開關燈(綠)和面板表亮。則高壓指示燈(綠)亮，如高壓提示蜂鳴器處在開的位置，則鳴叫以提示操作者在加高壓，此時，順時針旋轉高壓輸出調節鈕，則升高壓，電壓表顯示為負載試品上的電壓kv值，電流表則顯示試品上流過的電流與所有泄漏電流之和，但不包括內置高壓分壓器的電流。電流以微安單位uA值。如果打開電源開關，高壓顯示燈(綠)不亮，且故障顯示中"回零"燈(紅)亮?xí)r、則表示高壓輸出調節鈕未在零位上，請逆時針旋轉此鈕至"零位"上，并將微調電壓旋鈕回到零位上，些"回零"燈滅，再順時針調節即可升壓。
3、若不需要額定輸出電壓范圍內的調壓保護時，要把過壓保護整定鈕順時針旋至zui大值。此時，當輸出電壓超過額定輸出電壓時即自動保護，切斷高壓。若要求在額定輸出電壓范圍內進行調壓保護時，請空載升壓按以上步驟升壓到預定的保護電壓上，再將過壓保護整定旋鈕慢慢逆時針旋轉到所需要的電壓上，作過壓保護動作，"過壓"指示燈亮，保持過壓保護整定旋鈕就定于此位置上，將升壓旋鈕回到零位上，關閉電源。接上試品，則以后升壓超過預定電壓時即自動切斷高壓。
4、當發生過壓、過流等故障時，高壓自動切斷，高壓顯示燈(綠)滅，蜂嗚器停止鳴叫，相應故障指示燈亮，說明試品已短路，若要重新啟動時，應將高壓輸出調整鈕回零位上，微調旋鈕同樣在零位上，再關電源開關，然后再打開電源開關，才能切除保護重新升壓。正常工作關機時，應先將高壓調整旋鈕逆時針回到零位上，再將微調電壓旋鈕回到零位上，zui后關電源開關。電源開關兼用于保護重置開關，故當故障顯示燈(回零顯示燈除外)亮后應關閉電源開關再打開才能解除保護，重新升壓。
5、直流高壓發生器負載為大容性負載時，為避免充電電流過大而觸發過流保護，請適當放慢升壓速度。試驗完畢后，將輸出電壓調整鈕逆時針旋至零位上，此時電壓表仍顯示試品上的電壓值，請等試品通過高壓塔放電至20kv以下時再用接地棒放電，以確保安全。
直流高壓發生器操作說明
1、控制箱上的顯示燈、開關、旋鈕等已標清楚，看此操作說明時請參照控制箱的面板上元器件名稱使用。
2、高壓塔底盤側面有五芯插座為聯接控制箱電纜之插座，底盤側面有銅接線柱為接地端子作連接地線用。
TPZGF-B-200KV/2mA直流高壓發生器技術參數
①用途
直流高壓發生器專用于電力設備直流耐壓試驗及測量泄漏電流，是電力工業及科研單位對電纜、避雷器、變壓器設備進行絕緣檢測試驗的必要儀器。
②主要功能
采用變頻式開關電源，輸出穩定，不受電網電壓波動干擾。電壓輸出分為粗調及細調兩檔，可準確調節到所需電壓值。采用進口IGBT器件、以保證做到輸出紋波系數小。儀器自代75%按鍵，做氧化鋅避雷器更方便。
③主要技術參數
1、額定輸出電壓：0～200KV
2、輸出電壓極性：負極性
3、額定輸出電流：2mA
4、直流高壓脈動因數：小于0.5%
5、泄漏電流測量儀表準確度：誤差小于0.5%
6、內附直流高壓測量系統準確度：誤差小于1%
7、供電電源：交流220V ±10%、頻率50±1Hz
信息整理：直流高壓發生器生產廠家揚州拓普電氣科技有限公司
