大型地網電阻測試儀廠家介紹應用變頻法測量接地電阻的好處
現場采用三極法測量接地電阻時，常利用一條停運的10KV或35KV線路中的兩相作電流導線和電壓導線。這種做法存在兩個問題：
1、當電極采用直線布置時，由于兩引線平行且距離又長，存在互感，使電壓導線上產生感應電壓，影響測量精度。而電極采用三角形布置時，雖能減少引線間的互感影響，但卻要同時停運兩條線路，當現場只能提供一條低壓架空線時，三極法就遇到了不可克服的困難。
2、是地中干擾電流，主要是地中工頻電流的影響。
3、測量電壓用的電壓輔助極埋設點與實際零電位的偏差也會造成一定的影響。
采用變頻法，可以在準確測量接地電阻值的同時，解決以上問題。
一、接地電阻的要求
類1：一般情況下，接地裝置的接地電阻應符合下式要求：
R≤2000/I （式1）
式中：R——考慮到季節變化的較大接地電阻，Ω；
I——計算用的流經接地裝置的入地短路電流，A
公式（1）計算用流經接地裝置的入地短路電流，采用接地裝置、外短路時，經接地裝置流入地中的zui大短路電流對稱分量zui大值，該電流應按5~10年發展后的系統zui大運行方式確定，并應考慮系統中各接地中性點間的短路電流分配，以及避雷線中分走的接地短路電流。
類2：當接地裝置的接地電阻不符合式1要求時，可通過技術經濟比較增大接地電阻，但不得大于5Ω，且應符合以下要求：
1、為防止轉移點位引起的危害，對可能將接地網的高電位引向廠、所外或?qū)⒌碗娢灰驈S、所內的設施，應采取隔離措施。
2、考慮短路電流非周期分量的影響，當接地網點位升高時，發電廠、變電所內3~10kV閥式避雷器不應動作或動作后應承受被賦予的能量。
3、應核算接觸電位差和跨步電位差。
二、測量方法
采用變頻法測量時，其接線原理圖如下：變頻法測量的原理，電壓線與電流線夾角為30°，可避免互感的影響。還可用隔離變壓器阻斷電網與測試儀的點連接。試驗電流約為1~3A，簡單輕便。在測量中，電流極接地電阻不大于12Ω。電流、電壓極均距測量點1500m（直線距離）以上。
三、注意事項
1、電壓級分別在3個不同位置時測得的視在電阻變化情況應與電壓級引線距離變化趨勢保持一致。
2、正常情況下，測得的接地網阻值應與歷史數據比較接近，且與根據地網面積和土壤電阻率的估算值接近。
應用領域

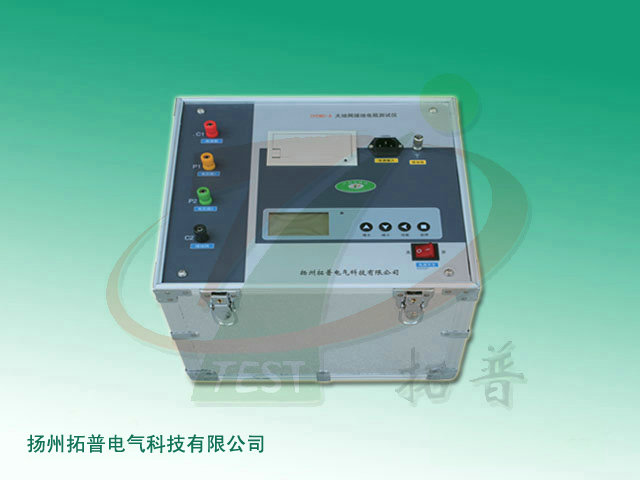

拓普品牌TPDWC 大型地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型異頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
簡要介紹
在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定，工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。
技術指標
1、測量范圍：0～200Ω
2、測量精度：3%
3、測量輸出電流：AC＜3A
4、測量線要求：>Φ1.5mm2
5、供電電源：AC220V/50HZ
信息整理：大型地網電阻測試儀廠家揚州拓普電氣科技有限公司
1、當電極采用直線布置時，由于兩引線平行且距離又長，存在互感，使電壓導線上產生感應電壓，影響測量精度。而電極采用三角形布置時，雖能減少引線間的互感影響，但卻要同時停運兩條線路，當現場只能提供一條低壓架空線時，三極法就遇到了不可克服的困難。
2、是地中干擾電流，主要是地中工頻電流的影響。
3、測量電壓用的電壓輔助極埋設點與實際零電位的偏差也會造成一定的影響。
采用變頻法，可以在準確測量接地電阻值的同時，解決以上問題。
一、接地電阻的要求
類1：一般情況下，接地裝置的接地電阻應符合下式要求：
R≤2000/I （式1）
式中：R——考慮到季節變化的較大接地電阻，Ω；
I——計算用的流經接地裝置的入地短路電流，A
公式（1）計算用流經接地裝置的入地短路電流，采用接地裝置、外短路時，經接地裝置流入地中的zui大短路電流對稱分量zui大值，該電流應按5~10年發展后的系統zui大運行方式確定，并應考慮系統中各接地中性點間的短路電流分配，以及避雷線中分走的接地短路電流。
類2：當接地裝置的接地電阻不符合式1要求時，可通過技術經濟比較增大接地電阻，但不得大于5Ω，且應符合以下要求：
1、為防止轉移點位引起的危害，對可能將接地網的高電位引向廠、所外或?qū)⒌碗娢灰驈S、所內的設施，應采取隔離措施。
2、考慮短路電流非周期分量的影響，當接地網點位升高時，發電廠、變電所內3~10kV閥式避雷器不應動作或動作后應承受被賦予的能量。
3、應核算接觸電位差和跨步電位差。
二、測量方法
采用變頻法測量時，其接線原理圖如下：變頻法測量的原理，電壓線與電流線夾角為30°，可避免互感的影響。還可用隔離變壓器阻斷電網與測試儀的點連接。試驗電流約為1~3A，簡單輕便。在測量中，電流極接地電阻不大于12Ω。電流、電壓極均距測量點1500m（直線距離）以上。
三、注意事項
1、電壓級分別在3個不同位置時測得的視在電阻變化情況應與電壓級引線距離變化趨勢保持一致。
2、正常情況下，測得的接地網阻值應與歷史數據比較接近，且與根據地網面積和土壤電阻率的估算值接近。
應用領域
拓普品牌TPDWC 大型地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型異頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
簡要介紹
在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定，工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。
技術指標
1、測量范圍：0～200Ω
2、測量精度：3%
3、測量輸出電流：AC＜3A
4、測量線要求：>Φ1.5mm2
5、供電電源：AC220V/50HZ
信息整理：大型地網電阻測試儀廠家揚州拓普電氣科技有限公司
