應用領域

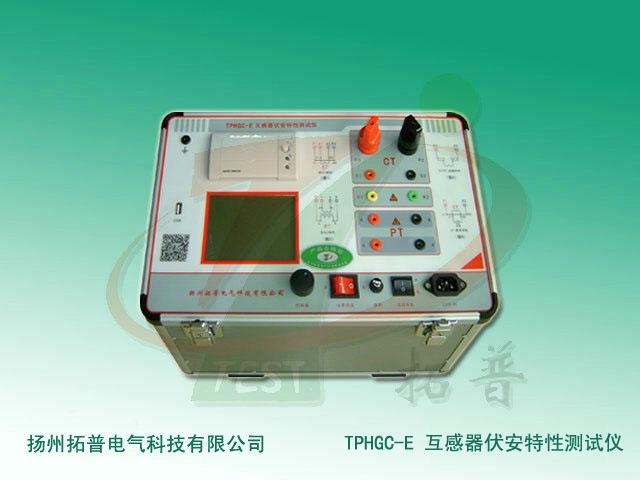

互感器伏安特性測試儀是為承試類設備單位開展試驗電流互感器伏安特性、變比測試及極性判別而設計，還可作變壓器極性判別測試，是一臺性能價格比較高的多功能試驗儀器。
本儀器采用高效低耗優質材料和特殊繞法的升壓器，單片機微處理器進行數據采集、分析和存儲，內置微型打印機，可打印測試數據和曲線，測量 CT 變比時，可自動計算出變比值。一人操作即可完成全部測試工作。本機具有重量輕、操作方便、其性能獨特，是現場人員不可多得的儀器。
技術參數
1、輸入電壓：交流220 V或 380 V 50Hz 自動識別輸入電壓；
2、工作環境溫度：0℃～ 40℃；
3、輸出電壓：輸入交流 220 V 時，輸出 0-500 V-1000 V ；
輸入交流：380 V 時，輸出 0-1000 V-2000 V ；
電　　流：瞬時電流，測變比時為 600 A
輸入交流 220 V 時，輸出0～400 A ；
輸入交流 380 V 時，輸出0～600 A ；
伏安特性測試時為 15 A 。
4、數字電壓表測量范圍： 0 ～ 9999 V 分辨率： 0.1 V 作電流顯示時： 0 ～ 9.9 A 分辨率： 0.1mA
5、數字電流表測量范圍： 0 ～ 3000 A 分辨率： 0.01 A
6、誤差： I≤ 1% U≤1%
7、測 CT 變比時，可自動計算變比值，并可打印數據和計算結果。
8、測伏安特性時，存儲并打印“ 20 ”組電流電壓值和伏安特性曲線。

使用方法
伏安特性試驗
1、使用者根據被試設備的伏安特性適當選擇輸入電壓，當需要輸出500V 以上電壓時，應輸入380 V 電壓。
2、將儀器可靠接地；
3、檢查電流互感器無接地點；
4、將開關“16”撥至伏安檔；
5、儀器輸出和電壓測量接至電流互感器二次側（如圖二所示）；
6、檢查調壓器是否歸零，打開“24”開關，按一下復位鍵，其上方的指示燈亮，此時，微處理器處于等待存儲狀態；
7、接通輸出開關“4”，緩慢順時針轉動調壓器，需存儲時按一下存儲鍵，存儲鍵上方指示燈亮，內部蜂鳴器響（注：每次測量的全過程不允許回調調壓器，調至大電流時的停留時間要盡量短）；
8、多可存儲20組電流、電壓值；
9、存儲完畢后調壓器調零；
10、按一下打印鍵可將測試數據和伏安特性點陣圖打印出來。電壓軸分三個量程，量程選擇為自動方式，根據采樣電壓大值自動選擇某一量程：
0～ 199 V 每格代表 10 V
200V ～ 499 V 每格代表 25 V
500～ 2000 V 每格代表 50 V
電流軸分兩個量程，量程選擇為自動方式，根據采樣電流大值自動選擇某一量程： 0～7 A 每格代表 0.25 A 7～40 A 每格代表 0.
11、按一下復位鍵復位后，可重復測試；
12、試驗完畢，斷開“4”開關和“24”開關，拔出連接線。
變比測試
1、 將開關“16”撥至變比檔；
輸入交流 220 V 時，輸出 0 ～ 400 A
2、輸入交流 380 V 時，輸出 0 ～ 600 A
3、將旋鈕“5” 旋至零位，打開開關“24” 后，開關 “4” 打開，緩慢轉動旋鈕“5” 使表頭“7”顯示一電流值 Io（A）同時表頭“6”有一對應電流值Ii（mA），待顯示穩定后按一下儲存鍵“10”，存儲數據。將旋鈕“5”旋至零位，按“11”鍵打印變比數據和計算結果。關斷開關“4”。
4、測試完畢，斷開電源，拔出連接線；
5、當測變比一次電流滿足不了試驗時，可接升流器試驗用儀器所配外接傳感器穿過升流器電源線后接入“25”外接一次插孔，二次接線仍接入二次插孔，做試驗時不要打開“4”即調壓器開關；
6、說明：（1）每次只能做一組變比測試，并計算，需重復變比測試時，將開關“16”往前復位后再撥回變比即可重復變比測試。本機變比測試時自動限時半分鐘左右。（2）變比的計算結果約為整數“xxx”也即“xxx 比1”，用戶根據自已的 CT 換算或“xxx 比 5”等。
極性判別
1、用一對測試線連接被測互感器的一次側和面板上的"L+""L-" 插座；
2、用另一對測試線連接被測互感器的二次側和面板上的"K+""K-" 插座；
3、本儀器接通交流 220 V 電源，開關 "24" 打開；
4、瞬時按一下試驗按鍵 "20" （按鍵的時間要短，否則會縮短儀器的使用壽命），若面板上表頭瞬間正偏（即右偏），則被測互感器的一次側接"L+" 的端頭和二次側 " K+" 的端頭為同極性端，反之為非同極性端。（按鍵斷開瞬間的指針指向與按鍵接通瞬間相反，這是正?，F(xiàn)象）。
5、測試完畢，斷開電源，拔出連接線；
6、變壓器的極性判別可參照此方法測試。
注意事項
1、電流互感器二次線圈不應有接地點；
2、調壓器開關及輸出開關在斷開位置方可接線和拆線；
3、試驗前本裝置應可靠接地；
4、做完試驗后應及時回零，嚴禁在高電壓，大電流下長時間停留。
信息整理：互感器伏安特性綜合測試儀生產廠家揚州拓普電氣科技有限公司
