TPJSC-B型變頻抗干擾介質損耗測試儀工作原理
儀器測量線路包括一路標準回路和一路被測回路。標準回路由內置高穩定度的標準電容器與采樣電路組成，被試回路由被試品和采樣電路組成。由單片機運用計算機數字化實時采集方法，對數以萬計的采樣數據處理后進行矢量運算，分別測得標準回路電流 與被試回路電流幅值及其相位關系，并由之算出試品的電容值（Cx）和介質損耗角正切（tgδ），測量結果可靠?，F(xiàn)場有干擾時，先利用移相、倒相法減小干擾的影響，再將被試回路測得的電流Ix’與單獨測得的干擾電流Id矢量相加，得到真正的測量電流Ix，進而得出正確的測量結果?？筛鶕?jù)不同的測量對象和測量需要，靈活地采用多種接線方式。如測量非接地試品（正接法）時，CX線內屏蔽（E）點接地；而測量接地試品（反接法）時，則“Hv”點接地。
TPJSC-B型變頻抗干擾介質損耗測試儀技術指標
1額定工作條件
1.1環境溫度：-10℃~50℃（當溫度超出20℃±5℃時，每變化10℃儀器基本誤差的改變量不超過基本誤差限的1/2。）
1.2相對濕度：30%~85%
1.3供電電源：電壓：220V±22V, 頻率50±5Hz (可用發電機作電源。工作時發電機外殼要可靠接地。)
2外型尺寸：a×b×h,mm:450×330×380
3儀器重量：不大于18kg
4電子電路功耗：不大于40VA
5測量范圍：
5.1介質損耗（tgδ）: 0~1 分辨率0.0001
5.2電容量 （Cx）: ≤60000PF 分辨率0.01PF
5.2.1內接方式
試驗電壓 試品電容量
5KV 7.5KV 10KV 3PF~60000PF
1.5KV 2.25KV 3K 10PF~0.35μF
0.5kv 0.75kv 1kv 30PF~1.5μF
2.5.2.2外接方式
“外接升壓器”方式試驗電壓10KV
“外接Cn”方式（外接高壓、外接標準電容器）試驗電壓由標準電容器和被試品的耐壓值決定（Umax=Imax/ωC）
標準回路電流50mA(In=UωCn)
被試回路電流2A（Ix=UωCx）

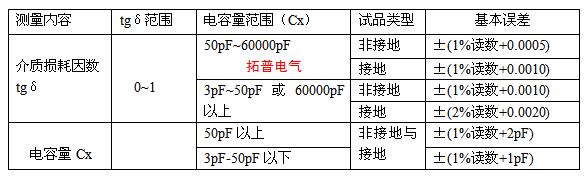

2.6基本測量誤差
產品在環境溫度20℃±5℃、相對濕度30%~85%的條件下，應符合表之規定。
2.7內部升壓器輸出能力
輸出電壓 額定輸出電流
5kv 7.5kv 10kv 100mA
1.5kv 2.25kv 3kv 300mA
0.5kv 0.75kv 1kv 500mA

友情提醒：購置拓普電氣原創型號TPJSC-B型變頻抗干擾介質損耗測試儀，請認準拓普牌原生產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
