簡要說明

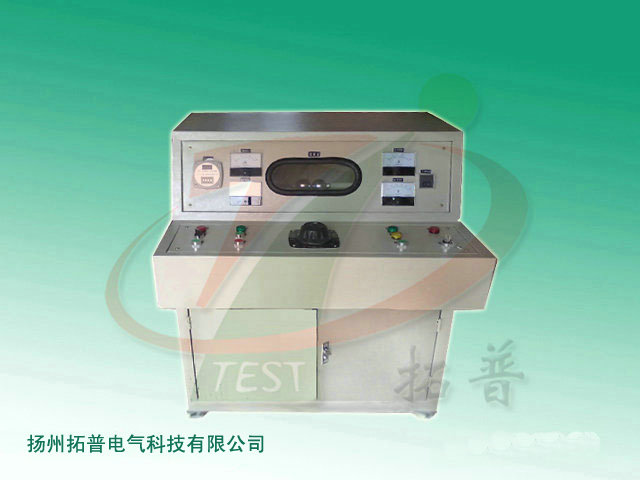

拓普品牌TPKLC型礦用電纜故障探傷儀是以不破壞電纜原有結構為前提的局部放電法為基礎進行探傷，能簡單而準確地探測到電纜損傷部位，而且又兼有修復后進行測試的功能，所以探傷儀是當前煤礦電纜維修業中可以充分信賴的工具。
本探傷儀除主要為電纜探傷使用外，還可以作為其它電氣設備的直流耐壓測試之用。
本探傷儀具有結構簡單，性能穩定，能滿足礦用電氣設備測試的需要。
線路連接
1、耐壓測試：紅夾接高壓輸出C點，黑夾接地、短接A、B點；
2、電纜探傷：紅夾接探傷輸出A點，黑夾接地、短接B、C點；
注意事項：
1、本設備主要由控制部分（低壓）和高壓整流、放電和測試部分組成，高壓部分與外殼留有足夠的安全空間。
2、為保證人身及設備安全，高壓啟動必須由專人操作。必須接好外殼與大地的連接線。
3、無論探傷還是測試外殼一定要接地。在每次探傷和測試后，一定要用專用放電棒分別對A、B、C點進行放電，以確保安全。
操作步驟
1、試驗前準備工作
(1)在通電試驗之前，一定要認真閱讀本使用說明書，特別是對高壓輸出端子的連接方式，這一點請操作人員務必注意。
(2)設備使用前外殼必須可靠接地，接地電阻不得大于4歐姆。
(3)試驗或使用前應對設備內外仔細進行檢查，保持設備尤其是高壓部分端子及連接線的清潔是至關重要的。
(4)本設備zui高工作的容量負載可調整并限位至30KV。
(5)設備搬動在避免劇烈震動，設備搬動后必須靜放一小時后方可使用。
(6)高壓表刻度是按容性負載0．01μF時檢定的。
(7)將放電棒安裝妥當后，其接地端子與箱體接地螺栓用螺釘固定，并安放于箱體底部。
2、電纜探傷及耐壓測試
(1)高壓側的直流微安表只一膏為直流泄漏電流的測量，作交流耐壓或?qū)﹄娎|探傷時，一定要將微安表頭兩端X.E可靠短接，使表頭退出。
(2)對電纜進行探傷時，升壓速度要緩慢，球隙的距離應從小至大調節，球隙與球隙之間的zui大距離不要超過5毫米，放電電壓不要超過12KV。
(3)若遇電纜的故障點靠近在試驗端時，這時故障點的放電聲可能被球隙的放點聲所掩蓋，此時應將試驗換至電纜的另一端進行測試，即便于查找。
(4)當每次試驗完畢，應先將調壓器回零，切斷電源并用放電棒對試品充分放電，若在試驗中出現異常，亦應照此辦理。
(5)在規定時間內不發生擊穿或閃爍為合格。
(6)在試驗?zāi)蛪旱闹芷趦?nèi)，可在微安表上讀出此時電纜泄漏電流值，一般為0—50 μ A為好，并且試驗電壓為原電纜工作電壓3—5倍。
(7)調換其他芯線重復以上步驟，直到整條電纜測試完畢。
3、使用后應注意事項
(1)每次試驗后應即關掉OK電源控制開關，并用放電棒對試件及高壓部分各處充分放電。
(2)每天下班前應將外部電源總閘(容量不小于50A)切斷，并將機內ZK開關斷開。
操作注意事項
1、電纜故障探傷操作舉例，接好試驗線路，尤其是接地線一定要可靠接地。打開控制柜里面的空開，此時電壓表指示220V，按下電源起動按鈕⑩，電源指示燈①亮，此時蜂嗚器工作發出“報警”聲；將轉換開關⑦撥置探傷位置，探傷指示燈②亮，將放電球隙調至1－3毫米之間(將調壓器設置0，每次使用之前或用過之后，必須將調壓器手柄設置0)，然后，再按下高壓起動按鈕，緩慢升壓至球隙放電。注意：只有當小間隙放電不能燒穿故障點時，再調大球隙。有時要進行多次反復放電，才能找出故障點。正常情況下，一般調至2—3毫米之間，兆歐表量出阻值在0.1MΩ左右，若兆歐表量出阻值大于1MΩ而小于2MΩ時，應將間隙調小，此時一般不易放電而是連續的放電線。
2、設備使用前應鋪上絕緣膠板墊。
3、操作員應絕緣膠鞋，戴絕緣手套。
4、被試電纜芯線應與高壓接線柱用銅螺母牢靠接地固定，保持良好接觸，避免尖端放電引起漏電及電流增大。
5、工作現場應禁止無關人員靠近。
6、使用一年后，應及時對變壓器油進行耐壓檢查，耐壓不得低于30KV/25min。
7、定期(視設備使用強度定)，用零號砂紙，將放電銅球表面處仔細打磨光滑，并保持表面及周圍潔凈無塵。
8、假設ABCE為一根普通電纜，其中A、B、C為三根相線，E為接地線，shou先用兆歐表量一下哪二根電纜短路，設AE為損壞電纜，則此時紅夾接A線，藍夾接E線，起動電源，將開關⑦轉換至探傷位置，起動高壓⑧，調節高壓器，此時KV表有指示并上升，配置一定時，兩球隙放電，并在電纜表面D處開始冒火花或冒煙此時表明故障點已找到。
9、本設備的使用成效，有賴于使用者的精心維護，并不斷積累損傷經驗，掌握不同電纜時球隙間距和放電電壓之間的關系。
