TPSBJ系列高壓試驗變壓器及注意事項

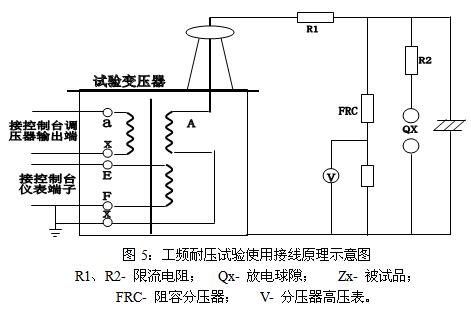

1、TPSBJ系列高壓試驗變壓器做工頻耐壓試驗使用接線方法見圖5。做工頻耐壓試驗前，先根據試驗變壓器的額定容量選擇好限流電阻，(水電阻)的阻值，再根據被試品需加的高壓電壓值調整好放電球隙的球間距，為了提高對被試品施加電壓的測量精度，應在高壓側接入FRC阻容分壓器來測量電壓。
按照圖進行的工頻耐壓試驗接好工作線路，試驗變壓器的高壓繞阻的X端（高壓尾）、儀表測量繞組的F端、試驗變壓器的外殼以及電源控制箱（臺）的外殼必須可靠接地。
用三臺試驗變壓器串激做工頻耐壓試驗時、第二、三級試驗變壓器的初級繞組X端，儀表測量繞組的F端，以及高壓繞組的X端（高壓尾）均接本級試驗變壓器的外殼，第二、三級試驗變壓器的主體必須放置在絕緣支架上。除di一級以外、第二、三級試驗變壓器的主體不要接地線。

接電源前，電源控制箱（臺）的調壓器必須調到零位。接通電源后，綠色指示燈亮，按一下啟動按鈕，紅色指示燈亮，表示試驗變壓器已接通控制電源，開始升壓。
從零位開始按順時針方向勻速旋轉調壓器手輪升壓。（升壓方式有：快速升壓法，即20S逐級升壓法，慢速升壓法，即60S逐級升壓法，極慢速升壓法供選用）電壓從零開始按選定的升壓速度升到您所需額定試驗電壓的75%后，再以每秒2%額定試驗電壓的速度升到您所需試驗電壓，并密切注意測量儀表的指示以及被試品的情況，被試品施加電壓的時間到后。應在數秒內勻速將調壓器返回，高壓降至1/3試驗電壓以下，按一下停止按鈕，高壓、低壓輸出停止，然后切斷電源線，試驗完畢。
工頻耐壓試驗操作過程注意事項
a、試驗人員應做好責任分工,設定好試驗現場的安全距離,仔細檢查好被試品及試驗變壓器的接地情況,并設有專人監護安全及觀察被試品狀態工作。
b、被試品主要部位應清除干凈，保持絕對干燥，以免損壞被試品和帶來試驗數值的誤差。
c、對大型設備的試驗，一般都應先進行試驗變壓器的空升試驗，即不接試品時升壓至試驗電壓，以便校對好儀表的指示精度，調整好放電球隙的球間距。
d、做耐壓試驗時升壓速度不能過快，并防止突然加壓，例如調壓器不在零位的突然合閘，也不能突然斷電，一般應在調壓器降至零位時分閘。
e、在升壓或耐壓試驗過程中，如發現下列不正常情況，(1) 電壓、電流表指針擺動很大，(2)被試品發出不正常響聲， (3)發現絕緣有燒焦或冒煙現象，應立即降壓，切斷電源，停止試驗并查明原因。
f、使用本產品做高壓試驗時，除熟悉本說明書外，還必須嚴格執行國家有關標準和操作規程?？蓞⒄誈B311—83《電氣設備預防性試驗規程》等。

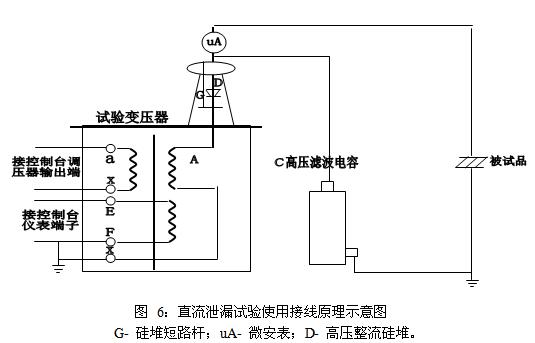

2、交直流兩用高壓試驗變壓器做直流耐壓和泄漏試驗使用接線方法見圖6，由于是交直流兩用高壓試驗變壓器，應把高壓硅堆短路桿從套管中抽出，使試驗變壓器為直流輸出狀態。做直流泄漏試驗前，先根據泄漏試驗中輸出端斷路電流不超過高壓硅堆的大整流為宜，選擇好限流電阻（水電阻）的阻值，再根據被試品對直流高壓波形的要求選擇好高壓濾波電容的電容值。為了提高對被試品施加電壓的測量精度，應在高壓側接入FRC阻容分壓器來測量電壓。

按照圖所進行的直流泄漏試驗接好工作線路。試驗變壓器的高壓繞組的X端（高壓尾）、儀表測量繞組的F 端、試驗變壓器的外殼以及電源控制箱（臺）的外殼必須可靠接地。
接電源前、電源控制箱（臺）的調壓器必須調到零位。接通電源后，綠色指示燈亮，按一下啟動按鈕，紅色指示燈亮，表示試驗變壓器已接通控制電源，開始升壓。
從零位開始按順時針方向勻速旋轉調壓器手輪升壓。（升壓方式有：快速升壓法即20S逐級升壓法；慢速升壓法，即60S逐級升壓法；級慢速升壓法供選用）電壓從零開始按選定的升壓速度升到您所需額定試驗電壓或額定直流電流下的參考電壓。試驗中應嚴密注意直流高壓表、泄漏電流表指示以及被試品的情況。試驗完畢后，應訊速均勻將高壓降至零位，按一下停止按鈕，高壓、低壓輸出停止，然后切斷電源。此時應用直流高壓放電棒給被試品及試驗裝置本身充分放電。
如果做電纜直流試驗， C濾波電容不需要連接。（因為電纜本身是容性被試品）
直流泄漏試驗操作過程注意事項
1）試驗人員應做好責任分工，設定好試驗現場的安全距離，仔細檢查好被試品及試驗變壓器的接地情況，并設有專人監護安全及觀察被試品狀態工作。
2）被試品做試驗前，應拆除所有對外連線，并充分放電，主要部位應清除干凈，保持絕對干燥，以免損壞被試品及帶來試驗數值的誤差。
3）對于大容量試品（電容器、超長電纜等）試驗時應緩慢升壓，防止被試品的充電電流過大而燒壞微安表，必要時應分級加壓分別讀取各電壓下微安表的穩定讀數。
4）試驗過程中，應嚴密監視被試品、微安表及試驗裝置等，一旦發生閃爍、擊穿等現象應立即降壓，切斷電源，并查明原因。
高壓試驗變壓器別稱
試驗變壓器，工頻試驗變壓器，高壓試驗變壓器，干式試驗變壓器，充氣試驗變壓器，油浸式試驗變壓器。
