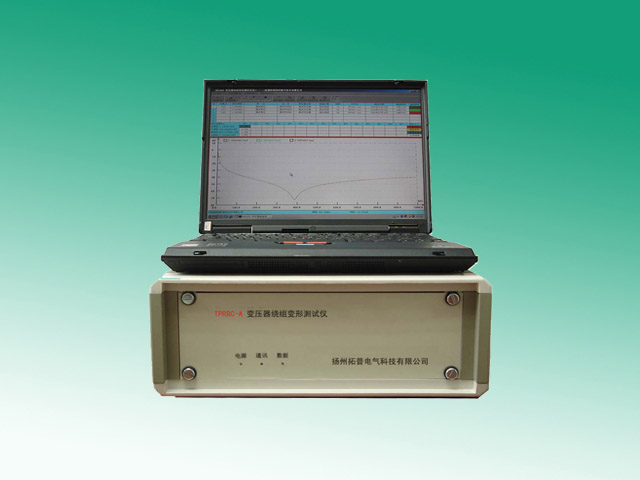

拓普品牌TPRBC變壓器繞組變形測試儀采用頻率響應分析法檢測技術生產
工作原理
電力變壓器設計制造完成后，其內部結構和各項參數基本保持不變，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線耦合程度基本一致。當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發生碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器繞組的變形程度。基于以上思想和先進的檢測技術，儀器可準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向?qū)Ρ?，可?zhǔn)確的判斷變壓器的變形程度。該變壓器繞組變形測試儀（頻響儀）符合DL/T 911-2004《電力變壓器繞組變形的頻率響應分析法》標準。
同比靚點
1、該變壓器繞組變形測試儀采用8寸彩色觸摸屏操作。
2、該儀器采用雙電源供電：市電AC220V±10%，內電源6V5AH蓄電池。
3、該儀器運用先進的DDS掃頻技術。
4、設備采用高速、高集成化微處理器設計。
5、設備運用雙通道16位AD采樣。
6、設備輸出正弦波幅值可通過軟件設置。
7、儀器可保存120組測量數據，供隨時查閱或上傳至PC機。
8、具有強大的上位機軟件，可進行曲線分析、打印和生成word文檔。
9、配備USB 接口，支持?jǐn)?shù)據上傳和聯機測試。
技術參數
1、設置6種不同的掃描方式：
線性 1K～ 步進 1KHz 1000點
線性 1K～ 步進 2000點
線性 1K～ 步進 1KHz 2000點
線性 1K～ 步進 4000點
分段 100Hz～1000KHz 1440點
分段 100Hz～2000KHz 2440點
2、測量范圍：（-100dB）～（+20dB）
3、信號輸入阻抗：1MΩ
4、信號輸出阻抗：50Ω
友情提醒：購置拓普電氣原創型號TPRBC變壓器繞組變形測試儀，請認準拓普牌原生產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
電力變壓器設計制造完成后，其內部結構和各項參數基本保持不變，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線耦合程度基本一致。當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發生碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器繞組的變形程度。基于以上思想和先進的檢測技術，儀器可準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向?qū)Ρ?，可?zhǔn)確的判斷變壓器的變形程度。該變壓器繞組變形測試儀（頻響儀）符合DL/T 911-2004《電力變壓器繞組變形的頻率響應分析法》標準。
同比靚點
1、該變壓器繞組變形測試儀采用8寸彩色觸摸屏操作。
2、該儀器采用雙電源供電：市電AC220V±10%，內電源6V5AH蓄電池。
3、該儀器運用先進的DDS掃頻技術。
4、設備采用高速、高集成化微處理器設計。
5、設備運用雙通道16位AD采樣。
6、設備輸出正弦波幅值可通過軟件設置。
7、儀器可保存120組測量數據，供隨時查閱或上傳至PC機。
8、具有強大的上位機軟件，可進行曲線分析、打印和生成word文檔。
9、配備USB 接口，支持?jǐn)?shù)據上傳和聯機測試。
技術參數
1、設置6種不同的掃描方式：
線性 1K～ 步進 1KHz 1000點
線性 1K～ 步進 2000點
線性 1K～ 步進 1KHz 2000點
線性 1K～ 步進 4000點
分段 100Hz～1000KHz 1440點
分段 100Hz～2000KHz 2440點
2、測量范圍：（-100dB）～（+20dB）
3、信號輸入阻抗：1MΩ
4、信號輸出阻抗：50Ω
友情提醒：購置拓普電氣原創型號TPRBC變壓器繞組變形測試儀，請認準拓普牌原生產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
