     電磁式電壓互感器的交流耐壓試驗有兩種加壓方法。一種方式為用試驗變壓器或變頻串聯諧振試驗裝置等工頻耐壓設備外施工頻試驗電壓。該加壓方式適用于額定電壓為35kV及以以下的全絕緣電壓互感器的交流耐壓試驗。試驗接線及方法與電力變壓器的交流耐壓試驗相同。35kV以上的電壓互感器多為分級絕緣，其一次繞組的末端絕緣水平很低，一般為5kV左右，因此一次繞組末端不能與首端承受同一試驗電壓，而應采用感應耐壓的加壓方式，即把電壓互感器一次繞組末端接地，從某一二次繞組加壓，在一次繞組感應出所需的試驗電壓。這種加壓方式一方面使絕緣中的電壓分布同實際運行一致；另一方面，一次繞組首尾兩端的電壓比額定電壓高，繞組電位也比正常運行時高得多，因此交流耐壓試驗可同時考核電壓互感器一次繞組的縱絕緣，從而檢驗出由于電壓互感器中電磁線圈質量不良如露銅、漆膜脫落和繞線時打結等原因造成的縱絕緣方面的缺陷。
     為了避免工頻試驗電壓過高引起鐵芯飽和損壞被試電壓互感器，必須提高工頻試驗電壓的頻率。制造廠多采用中頻發電機組作為試驗電源，而現場試驗常采用電子式變頻電源或三倍頻電壓發生器進行試驗。

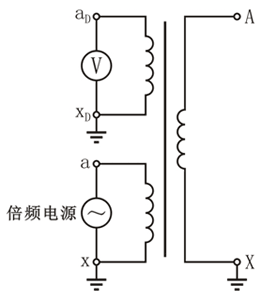

     倍頻感應耐壓試驗接線如圖上所示，在二次繞組ax側施加倍頻電壓，從輔助二次繞組側測量。一次繞組試驗電壓按出廠電壓的85%進行試驗，出廠值不明的按表1-1所示試驗電壓進行試驗。倍頻感應耐壓試驗電壓同工頻交流耐壓試驗的試驗電壓。
