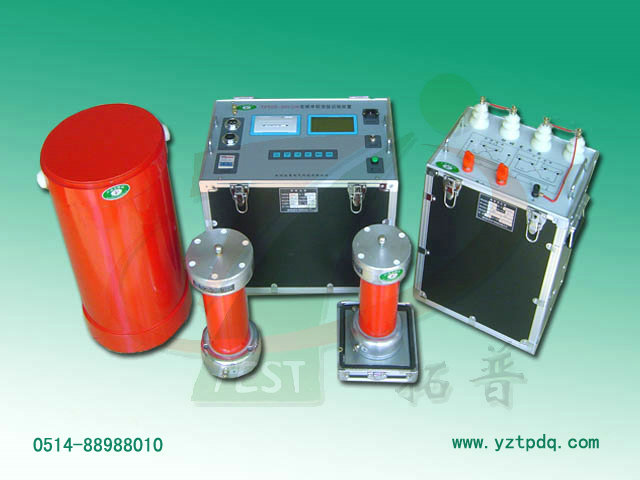

電纜耐壓試驗裝置技術指標
1、本裝置整體技術規范
輸出試驗電壓： 0～1000kV 交流有效值
輸出試驗電流： 1～10A 交流有效值
輸出頻率： 20～300Hz
諧振電壓波形： 正弦波，波形畸變率：<1%
被試品種類：各種電力變壓器、電力電纜、發電機、GIS等設備。
工作制： 滿功率輸出下，連續工作時間不小于30分鐘
品質因數： 20～80，視不同的負載條件而不同
輸入工作電源： 220V/380V，50Hz.
環境溫度： 0℃～+40℃
相對濕度： <95%RH，無凝露
海拔高度： 2000m以下
整套試驗設備可根據被試品電容量的不同，確定由單個或多個諧振電抗器串、并聯使用。
2、主要部件的技術規范
（1）變頻控制單元
輸入工作電源： 220V、 50Hz，電流5～250A
輸出電壓和電流：0～250V，電流5～250A
輸出頻率：20～300Hz，
頻率調節細度：0.1Hz
大輸出功率：5～10000kVA
（2）勵磁變壓器
輸入工作電源：250V 電流5～250A
輸出電壓和電流：0～10kV，電流1～10A
額定容量：5～50000kVA
（3）諧振電抗器：
單臺電抗器額定工作電壓：20kV、40kV、60kV（有效值）
單臺額定工作電流：1～10A（有效值）
（4）電容分壓器
工作方式： 純電容式
額定電壓： 20kV、60kV、100kV、200kV、500kV、1000kV有效值
工作頻率： 30～300Hz
測量誤差： <1%
電容： 1000pF±5%
分壓器低壓臂電壓： 100V
電纜耐壓試驗裝置應用范圍
（1）6kV-500kV高壓交聯電纜的交流耐壓試驗
（2）發電機的交流耐壓試驗
（3）GIS和SF6開關的交流耐壓試驗
（4）6kV-500kV變壓器的工頻耐壓試驗
（5）其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

信息整理：揚州拓普電氣科技有限公司生產技術部
